Ghid de birou pentru sistemul de trunking USB: Alimentați fiecare birou, zero dezordine
Ghid complet pentru specificatorii de mobilier de birou privind integrarea sistemelor de trunking USB și conformitatea cu UE.
Ce este un sistem de trunking USB? Alimentare de birou făcută corect
Un birou mediu cu șase locuri într-un birou european are optsprezece cabluri de încărcare - trei de persoană. Cel puțin patru dintre acestea ating podeaua. Un sistem de trunking USB reduce acest număr la zero. Majoritatea managerilor de birouri nu au specificat niciodată unul.
Acest ghid explică ce este un sistem de tip trunking USB, de ce depășește prelungitoarele în ceea ce privește costul și siguranța, cum funcționează instalarea într-o singură zi și cine ar trebui să specifice unul.
Ce este trunkingul USB?
Un sistem de trunking USB pentru birouri este un canal de alimentare modular care se desfășoară de-a lungul marginilor birourilor, a șinelor de despărțire sau a suprafețelor pereților. Acesta integrează porturi de încărcare USB - de obicei USB-A și USB-C - direct în structura mobilierului de birou. Infrastructură curată, fără dezordine: acesta este principalul avantaj al acestei abordări.
Gândește-te la asta ca la o conductă cu două funcții. Canalul găzduiește cablurile într-o carcasă curată. De asemenea, furnizează energie prin mufe USB încorporate, distanțate de-a lungul cablului. Poți conecta încărcarea în orice moment fără a adăuga adaptoare separate.
O unitate tipică este alcătuită din trei componente principale:
Canalul trunking— o carcasă rigidă sau semiflexibilă care se montează pe o suprafață și care direcționează cablajul intern
Module de încărcare USB— unități de prize cu prindere rapidă sau glisantă, cu porturi USB-A sau USB-C, cu o putere nominală cuprinsă între 12 W și 65 W per port
Un punct de conectare la rețeaua electrică— o singură alimentare cu fir sau cu conectare rapidă care alimentează întreaga cursă
Rezultatul este un singur canal de infrastructură care poate deservi patru, opt sau doisprezece stații de lucru de la o singură alimentare, fără cabluri suspendate pe suprafața biroului.
De ce trunking-ul USB este mai bun decât prelungitoarele tradiționale
Răspunsul tradițional la nevoile de încărcare a birourilor este un grup de prelungitoare și blocuri adaptoare de perete. Această abordare are trei puncte slabe. Un canal modular de tip trunking le elimină pe toate trei.
Fiecare adaptor își creează propriul traseu de cablu către dispozitiv. Într-o configurație de birou cu șase persoane, asta înseamnă până la optsprezece cabluri pe sau în jurul suprafeței biroului. Canalul de trunking direcționează toate cablurile interne în interiorul carcasei, astfel încât singurul cablu pe care utilizatorul îl vede este cel de la dispozitivul său la cel mai apropiat port USB.
Prelungitoarele standard conectează mai multe prize pe un singur cablu. Sub o sarcină mare — șase laptopuri la câte 45W fiecare — tensiunea la capătul îndepărtat scade cu 3 până la 5%. Un conductor de magistrală trunking cu putere nominală corectă menține o ieșire constantă pe toate porturile.
Adaptoarele supraîncărcate și cablurile prelungitoare supraîncărcate se numără printre principalele cauze ale incendiilor electrice din birouri, conform rapoartelor UE privind siguranța la locul de muncă. O singură conexiune la rețea, cu o putere nominală corectă, elimină riscul de conectare în lanț și simplifică înregistrarea instalațiilor electrice pentru administratorii de instalații.
Cum funcționează trunkingul USB în practică
Instalarea variază în funcție de tipul de produs, dar procesul de bază urmează patru etape:
Montare la suprafață
Canalul de cabluri este fixat pe marginea din spate a biroului, pe partea inferioară a unui panou suspendat sau pe un perete despărțitor. Majoritatea canalelor se prind prin clipsare sau înșurubare și acceptă accesorii de fixare standard de 19 mm sau 25 mm utilizate în asamblarea mobilierului de birou.
Conexiune la rețea
O singură sursă de alimentare se conectează la un capăt al canalului. În funcție de instalare, aceasta este o priză de perete conectată direct la un cablu sau o priză standard de 13 A pentru modernizări. Magistrala internă transportă apoi tensiunea rețelei pe întreaga lungime a canalului.
Inserarea modulului
Modulele de încărcare USB se introduc în canal în orice poziție. Majoritatea instalațiilor din mediile de birouri utilizează module de fixare rapidă fără unelte. Echipa responsabilă cu instalațiile repoziționează porturile pe măsură ce configurațiile birourilor se schimbă trimestrial.
Conexiune dispozitiv
Utilizatorii se conectează direct la porturile USB-C sau USB-A de pe module. Porturile USB-C de pe sistemele de calitate acceptă Power Delivery (PD) de până la 65W, ceea ce este suficient pentru a încărca un laptop de 13 inch la viteză maximă. Porturile USB-A furnizează de obicei între 12W și 18W, potrivite pentru smartphone-uri și tablete.
Într-un exemplu din lumea reală: o bancă de lucru de doisprezece metri cu opt stații de lucru necesită o singură alimentare de la rețea, opt module și zero adaptoare suplimentare. O singură conexiune electrică în registrul de conformitate în loc de opt.

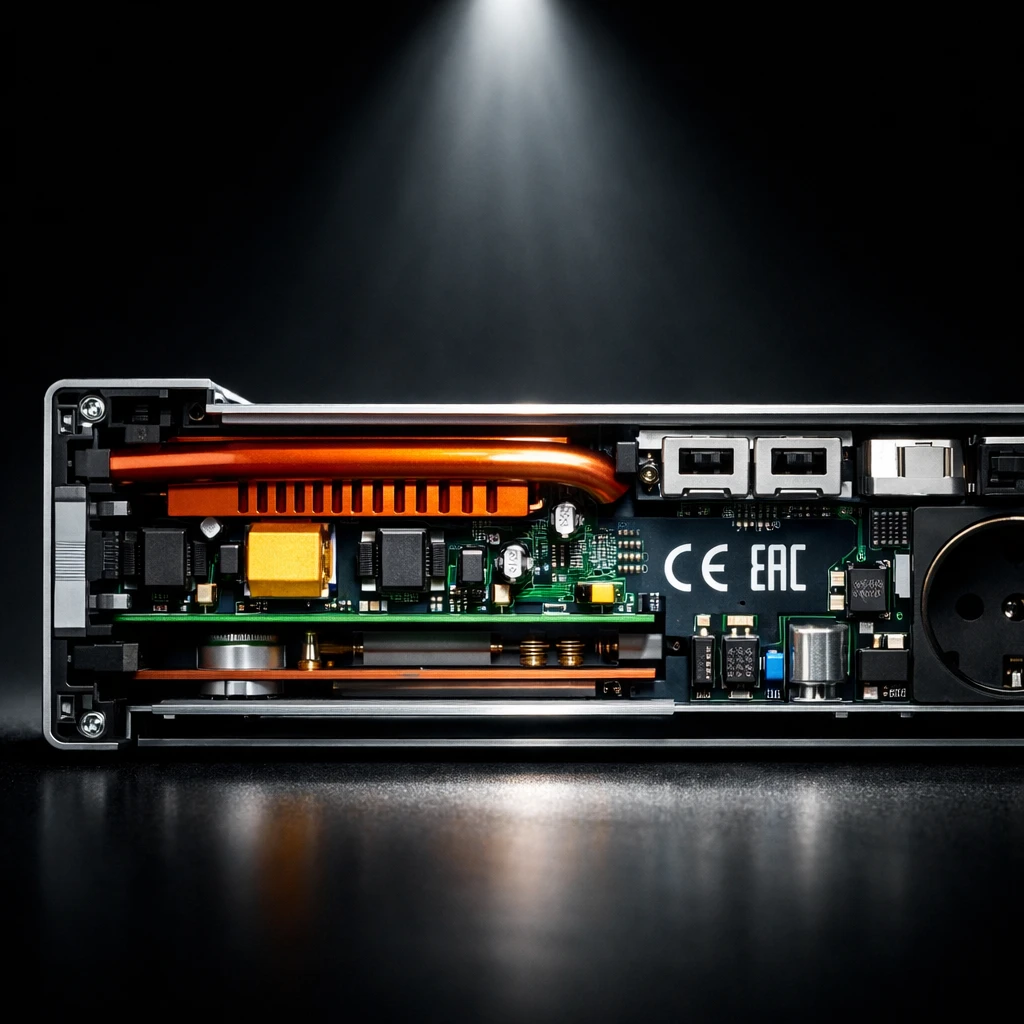

Secțiune transversală inginerească internă a unui modul de sistem de trunking USB.
Cine ar trebui să utilizeze trunkingul USB?
Acest tip de infrastructură energetică oferă cea mai mare valoare în trei locuri specifice:
Birouri open space cu bancă de lucruCei care vor beneficia cel mai mult de această abordare. O suprafață de birou comună are nevoie de un canal de alimentare pentru toate locurile. Stivele individuale de adaptoare ocupă spațiu și creează dezordine. Un birou tip băncuță cu patru locuri economisește aproximativ 1,2 metri de cablu per stație de lucru cu o soluție integrată de canalizare.
Spații de coworking și facilități de hot-desking.Configurația birourilor în birourile flexibile se schimbă de trei până la patru ori pe an. Canalele modulare de cabluri se repoziționează fără unelte. Prizele fixe de perete nu pot face acest lucru.

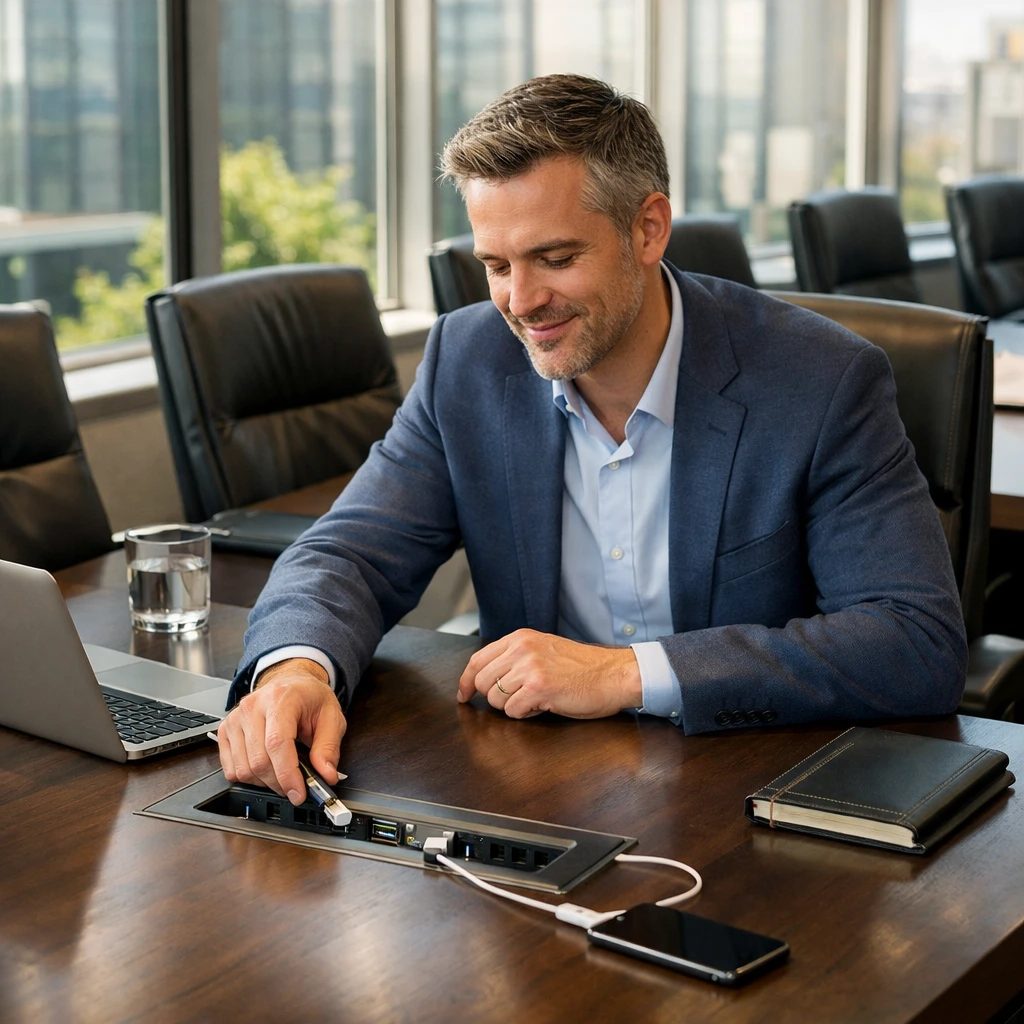

Săli de conferințe și ședințe.Un canal de-a lungul marginii mesei permite încărcarea prin USB-C la fiecare scaun, fără unități pop-up care să spargă suprafața mesei. Ghidul CBRE pentru costurile de amenajare a birourilor în Europa din 2024 prezintă încărcarea USB integrată la nivel de birou ca element standard în construcțiile de birouri de nivel 2 - nu mai este vorba despre un upgrade.
Birourile de acasă beneficiază și ele. Un sistem de cabluri USB pe marginea biroului, în cazul unui birou reglabil în picioare, absoarbe perfect mișcarea de schimbare a înălțimii, eliminând problema cablurilor slăbite care afectează configurațiile cu înălțime reglabilă.
Modulele de trunking USB de la GLOB-EL sunt concepute pentru integrare directă în canalele standard de mobilier de birou. Fiecare modul oferă o putere de alimentare USB-C de până la 65W, alături de USB-A de 18W - dintr-o singură unitate snap-in care înlocuiește stiva de adaptoare de pe orice birou.
Toate unitățile poartă marcaj CE conform LVD 2014/35/UE; pentru o defalcare detaliată a cerințelor de certificare IEC care stau la baza acestei conformități, consultațiGhid de certificare IEC OEM pentru panoul de comutare basculantă UE pentru producătorii de mobilă.
Pentru configurații de birouri de acasă cu o singură stație de lucru, comparați ofertele noastreGhid de cumpărare a unei prize USB pentru biroul de acasășiExplorați gama noastră completă de prize USB pentru integrarea în mobilier.
Port USB Trunking vs. Priză vs. Pop-Up: Care se potrivește biroului tău?
Atunci când se specifică încărcarea USB integrată pentru mediile de birou, decizia se reduce de obicei la trei formate. Iată cum se compară:
| Format | Cel mai bun pentru | Ieșire maximă USB-C | Repoziționabil? |
|---|---|---|---|
| Trunking USB | Birouri lungi tip bancă, birouri open-space | 65W per port | Da — module fără unelte |
| Mufă USB pentru birou | Stații de lucru individuale, birouri de acasă | 65W per port | Nu — instalație fixă |
| Modul de alimentare pop-up | Mese de conferințe, birouri de recepție | 45W per port | Nu — montare încastrată |
| Priză USB de perete | Încărcare generală a camerelor, camere de hotel | 30W per port | Nu — cablat |
Alegeți dacă încărcarea trebuie să urmeze utilizatorii pe o suprafață de birou partajată. Pentru două sau mai multe stații de lucru pe aceeași suprafață de birou, trunking-ul costă aproape întotdeauna mai puțin de instalat și are performanțe mai bune decât orice alternativă cu punct fix.
Întrebări frecvente despre trunkingul USB
Iată cele mai frecvente întrebări pe care cumpărătorii le pun atunci când planifică infrastructura de alimentare a biroului cu încărcare USB integrată.
Necesită un electrician un sistem de trunking USB la birou?
În statele membre ale UE, punctul de conectare la rețeaua electrică al oricărei instalații de trunking USB trebuie realizat de către un electrician calificat, în conformitate cu Directiva privind joasa tensiune 2014/35/UE. Nerespectarea acestei cerințe invalidează asigurarea clădirii și acoperirea răspunderii angajatorului în temeiul Directivei UE privind siguranța la locul de muncă 89/391/CEE. În Regatul Unit, acest lucru se încadrează în partea P a Regulamentului privind construcțiile.
Canalul de cabluri și inserarea modulelor reprezintă o asamblare neelectrică — se efectuează de către instalatori de mobilă. Alocați 1 până la 2 ore de timp de la un electrician per cursă pentru conectarea la rețeaua electrică.
Pot extinde un sistem de trunking USB? Upgrade-uri Office simplificate
Da. Acesta este unul dintre principalele avantaje ale designului modular. Modulele noi se introduc în orice slot fără a fi nevoie de recablare. Verificați dacă puterea totală consumată de modulele adăugate nu depășește capacitatea nominală a magistralei de rețea - de obicei 13A sau 16A, în funcție de specificațiile sistemului.
Care este diferența dintre USB-A și USB-C în modulele de trunking?
Porturile USB-A oferă o putere de 12 W până la 18 W — suficientă pentru smartphone-uri și căști, nu și pentru laptopuri. Porturile USB-C cu Power Delivery ajung la 45 W până la 65 W, permițând încărcarea laptopului de la rețeaua de alimentare.
Începând cu 2024, peste 80% dintre laptopurile business noi vândute în UE sunt livrate cu USB-C ca port principal de încărcare (IDC European Tracker T3 2024). Echipa tehnică GLOB-EL recomandă specificarea a cel puțin unui port USB-C PD per post în orice instalație nouă de trunking de birou.
Cât de lungă poate fi funcțională o singură conexiune USB trunking?
Majoritatea liniilor comerciale sunt proiectate pentru distanțe de până la 3 metri de la o singură alimentare de la rețea. Un birou de 12 metri care deservește opt stații de lucru are nevoie de patru puncte de alimentare distanțate la fiecare 3 metri - planificați o ramificație electrică per segment de 3 metri. Modulele GLOB-EL sunt proiectate pentru patru module per alimentare de 13A, furnizând până la 260W per segment înainte de aplicarea reducerii sarcinii.
Este sigură utilizarea trunchiului USB cu laptopuri?
Da, cu condiția ca modulul USB-C să fie clasificat pentru puterea necesară laptopului dvs. Un modul PD de 65 W încarcă în siguranță orice laptop care consumă 65 W sau mai puțin - majoritatea modelelor de 13 și 14 inci. Laptopurile cu o putere de peste 65 W ar trebui să utilizeze în schimb o priză de rețea.
Transformați infrastructura energetică a biroului dvs.
Sunteți gata să implementați un sistem de trunking USB în biroul sau proiectul dvs. de mobilier? GLOB-EL furnizează module de trunking USB pentru integrarea în birouri și prize USB pentru mobilier de birou european. Contactați echipa noastră pentru specificații și prețuri.
