Încărcare wireless Qi2.2 pentru mobilă:
Ghid OEM 2026
Ce trebuie să știe producătorii de mobilă despre Qi2.2 în 2026
EuDacă sunteți un producător de mobilă care intenționează să adauge încărcarea wireless la următoarea linie de produse, probabil că vă uitați la standardul Qi2.2 și vă întrebați: este acesta momentul potrivit să vă angajați? Răspunsul scurt este da - iar acest ghid vă va arăta exact de ce și exact cum să faceți acest lucru fără greșeli costisitoare de certificare sau defecțiuni termice pe teren.
Consorțiul Wireless Power (WPC) a publicat oficial specificația Qi2.2 la sfârșitul anului 2024. Până în iulie 2025, primele produse certificate Qi2.2 au apărut pe piață - inclusiv modulele magnetice de 25 W disponibile acum pentru integrarea în mobilier. La începutul anului 2026, existau peste 2.450 de produse certificate în familia Qi2 în toate categoriile, iar standardul a atins un nivel de maturitate al ecosistemului care permite proiectarea sigură pentru un ciclu de viață al produsului de 3-5 ani.
În special pentru producătorii de mobilă, trecerea de la încărcătoarele Qi1 puck de tip vechi la modulele încorporate Qi2.2 nu este doar o îmbunătățire a vitezei. Aceasta rezolvă cele mai mari trei probleme care au determinat companiile de mobilă să evite integrările de încărcare wireless în trecut: încărcarea inconsistentă atunci când telefonul nu era perfect centrat, acumularea excesivă de căldură pe suprafețele din lemn și coșmarul certificării unui accesoriu de încărcare încorporat într-un produs de mobilă pentru mai multe piețe simultan.
Înțelegerea Qi2.2: Profilul puterii magnetice explicat

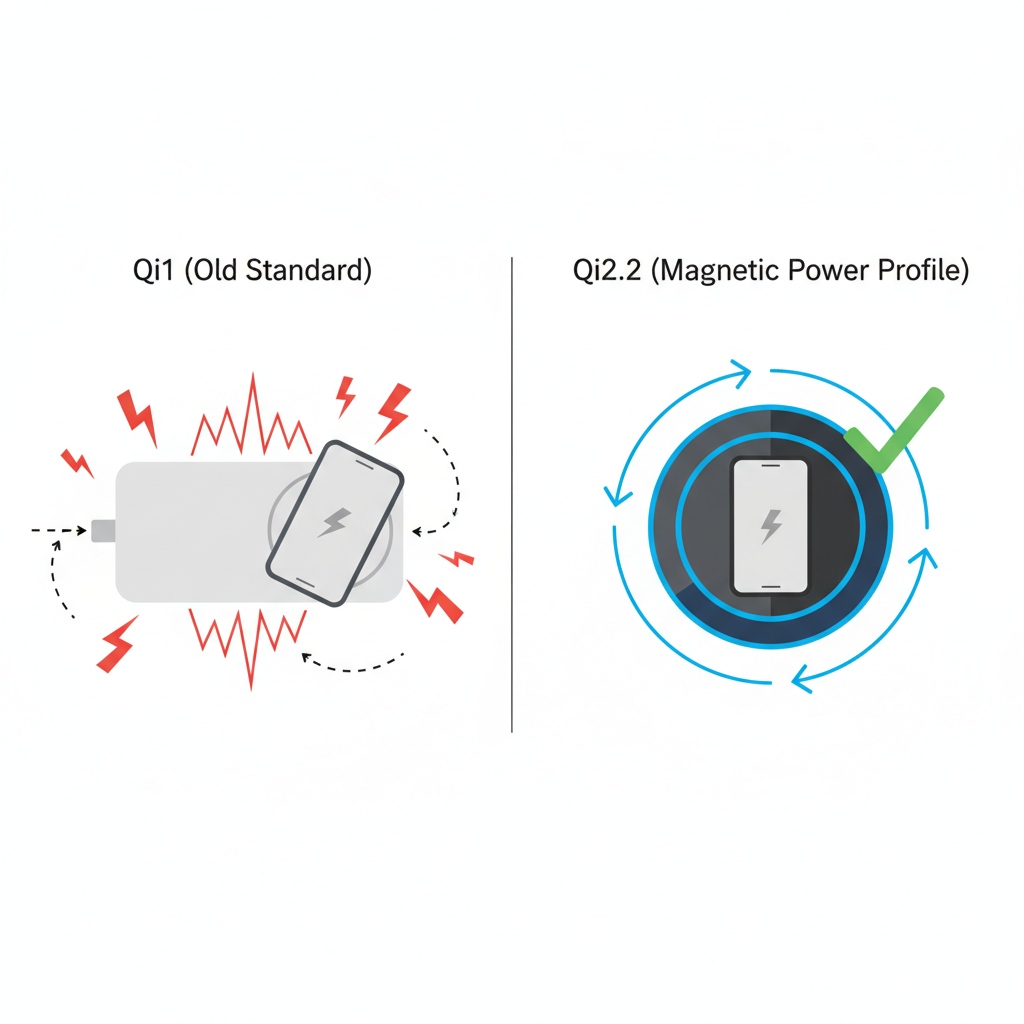

Gândiți-vă la Qi2.2 ca la diferența dintre o cheie care se potrivește exact unei încuietori (aliniere magnetică) și încercarea de a introduce un ștecher într-un prelungitor pe întuneric (vechea poziționare liberă Qi1). Caracteristica definitorie a Qi2.2 este...Profilul de putere magnetică (MPP)— un inel de magneți permanenți calibrați cu precizie, încorporați atât în modulul de transmisie, cât și în dispozitivul receptor. Acești magneți fixează telefonul în poziția corectă automat, de fiecare dată, cu un clic tactil.
Elimină risipa de energie cauzată de alinierea greșită. Când o placă Qi1 era aliniată greșit, aceasta împingea energie suplimentară prin bobine pentru a compensa, generând căldură. Cu MPP-ul Qi2.2, bobinele sunt întotdeauna concentrice, iar eficiența transferului de energie rămâne peste...85%La o putere de ieșire de 25 W, aceasta înseamnă că modulul disipă doar aproximativ 4 W sub formă de căldură, în loc de 8-15 W risipitori, obișnuiți cu instalațiile Qi1 mai vechi.
Specificațiile tehnice necesită un diametru minim al rețelei de magneți de 45,7 mm (conform cu interoperabilitatea Apple MagSafe) cu o intensitate a câmpului calibrată pentru a oferi între2,5 N și 6,5 N forță de rupere— suficient de puternic pentru a se alinia automat, dar suficient de delicat încât un utilizator să își poată ridica telefonul cu o singură mână.
Selecția modulelor: 15W vs. 25W pentru diferite aplicații
Nu orice piesă de mobilier are nevoie de cea mai mare putere disponibilă. Alegerea unei puteri greșite este o greșeală frecventă și costisitoare - fie subestimări (frustrând utilizatorii), fie supraestimări (creând probleme termice inutile). Iată un cadru practic bazat pe scenarii din lumea reală.
| Categorie de mobilier | Putere recomandată | Caz de utilizare tipic | Constrângere cheie de proiectare |
|---|---|---|---|
| Birou de acasă / Masă de studiu | 25W Qi2.2 | Încărcarea zilnică a șoferului în timpul orelor de lucru | Disipare termică în blatul din MDF/placaj |
| Noptieră în dormitor | 15W Qi2.2 | Încărcare peste noapte, zgomot ambiental redus | Putere în standby< 0.5W (Ecodesign 2052) |
| Stație de lucru de birou | 25W Qi2.2 | Reîncărcare rapidă între întâlniri (20 min) | Conformitate EMC — proximitatea față de monitoare |
| Unitate de noptieră hotelieră | 15W Qi2.2 | Confort pentru oaspeți, resetare pentru mai mulți utilizatori | Conformitate dublă CE + UKCA, MOQ |
| Masă de conferințe | 25W (zonă multiplă) | Încărcarea simultană a mai multor dispozitive | Distanța dintre bobine este de minimum 150 mm pentru a preveni diafonia |
| Contor de afișare pentru vânzare cu amănuntul | 15W Qi2.2 | Încărcare dispozitive demonstrative, telefoane personal | Ciclu de funcționare continuu, funcționare 16 ore/zi |
Decizia privind 25W față de 15W contează cel mai mult în aplicațiile din domeniul ospitalității. Regulamentul UE privind proiectarea ecologică 2025/2052 stabilește o putere maximă în standby de 0,5W. Modulul de 25W funcționează puțin mai cald în standby, ceea ce poate depăși acest prag pentru proiecte. Modulele de 15W de la GLOB-EL, destinate hotelurilor, sunt configurate prin firmware pentru a intra într-un...Mod standby 0,18 Wdupă 10 minute de detectare a lipsei dispozitivului, respectând confortabil reglementările și rămânând gata de încărcare în 200 de milisecunde.
Management termic: Protejarea mobilierului din lemn de căldură
Să vorbim despre problema care a distrus mai multe proiecte de încărcare wireless pentru mobilă decât orice problemă de certificare: căldura. Lemnul este un excelent izolator termic. Fără un plan de gestionare termică, temperatura unui PCB de pe un modul Qi2.2 de 25W crește peste...70°Cîn decurs de 30 de minute, declanșând protocolul obligatoriu de protecție termică WPC, care reduce puterea la 5W.

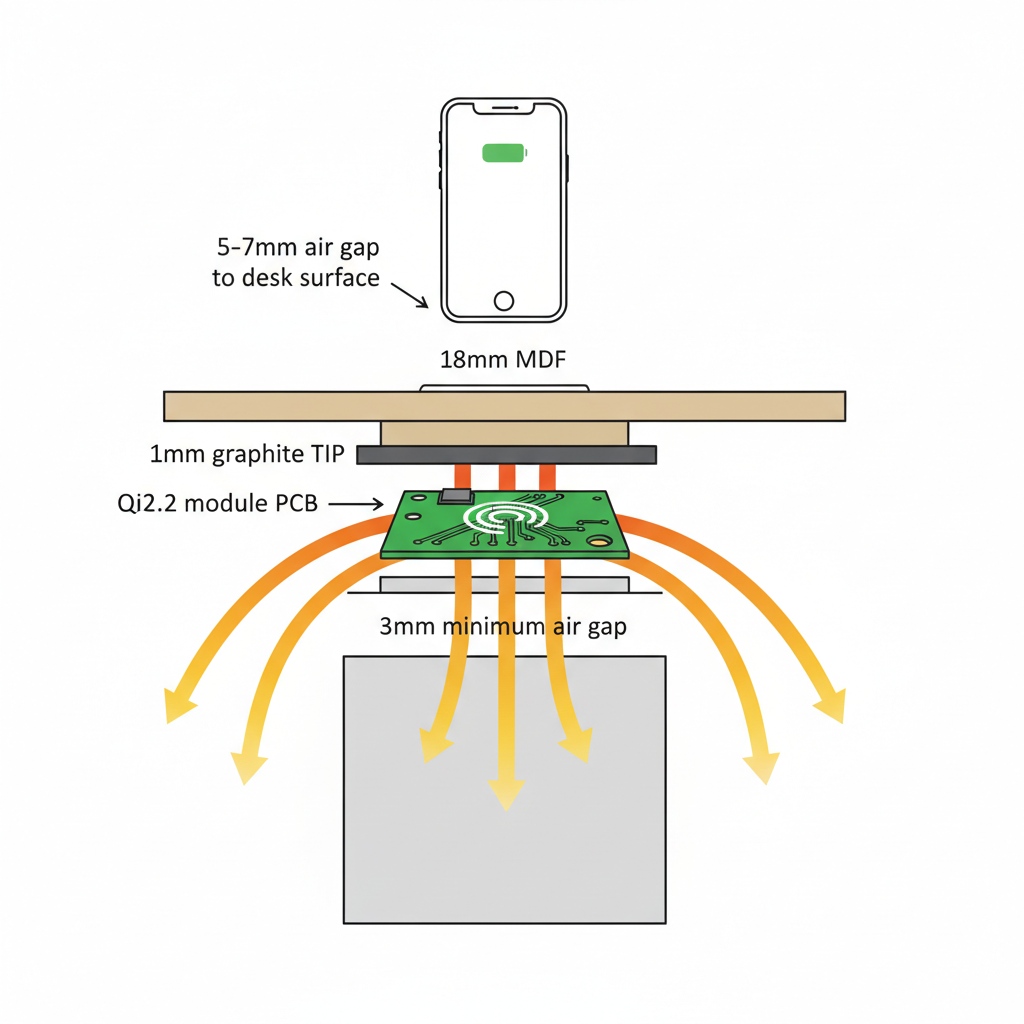

Soluția este o abordare de proiectare termică în trei straturi, utilizată de GLOB-EL:
1.Placă de interfață termică din grafit (TIP)
O foaie de grafit de 1 mm între placa de circuit imprimat a modulului și adâncitura din lemn a routerului conduce căldura lateral la 150–300 W/m·K. Aceasta distribuie căldura pe o suprafață mai mare, reducând temperatura maximă a suprafeței cu 12–18°C.
2.Spațiu de aer proiectat
Un canal de aer de minimum 3 mm sub modul permite circulația aerului prin convecție pasivă. Chiar și fără aer forțat, convecția naturală elimină continuu 1,5–2,5 W.
3.Optimizarea miezului de ferită
Ecranele de ferită de deasupra bobinei de transmisie blochează pătrunderea câmpului magnetic în jos, împiedicând curenții turbionari să încălzească componentele metalice structurale (șuruburi, balamale) de sub birou.
Conformitate EMC și certificări necesare
O masă de conferință cu șase zone de încărcare Qi2.2 încorporate și un laptop de prezentare în apropiere reprezintă o rețetă pentru probleme EMC - cu excepția cazului în care modulele sunt ecranate corespunzător. Frecvența de funcționare de 100–205 kHz a transferului inductiv de putere Qi2 poate perturba perifericele wireless de 2,4 GHz (mouse-uri, căști Bluetooth) dacă armonicele nu sunt suprimate.
Dacă achiziționați un modul Qi2.2 pre-certificat și îl încorporați, furnizorul modulului este responsabil pentru Declarația de Conformitate CE/UKCA a modulului. Certificările cheie pentru accesul pe piața UE sunt:
CE Marking (LVD 2014/35/EU):Acoperă siguranța electrică la 50–1000V AC pentru unitatea de alimentare.
CE Marking (RED 2014/53/EU):Acoperă funcționalitatea de transmisie wireless. Necesită respectarea limitelor de emisie EN 55032 Clasa B.
IEC 62368-1:2023:Standardul unificat de siguranță pentru echipamentele IT. Obligatoriu pentru modulele vândute după ianuarie 2025.
Regulamentul UE privind proiectarea ecologică 2025/2052:Setează limitele de eficiență energetică și de standby.
Certificare WPC Qi2.2:Asigură interoperabilitatea și conformitatea cu protocolul de siguranță termică.
Flux de lucru pentru integrare: de la livrare până la mobila finită
Specificații tehnice cheie: Seria GLOB-EL Qi2.2
| Parametru | FW-15 (15W) | FW-25 (25W) | FW-25C (Combo) |
|---|---|---|---|
| Ieșire wireless | 15W (Qi2.2 MPP) | 25W (Qi2.2 MPP) | 25W (Qi2) + 65W (USB-C) |
| Format | 68 mm rotund | 68 mm rotund | 120 x 60 mm dreptunghiular |
| Alimentare în standby | 0,18 W | 0,32 W | 0,45 W |
| Eficiența transferului | N / A | > 87% | > 86% |
| Certificări | CE, UKCA, FCC, Qi2.2 | CE, UKCA, FCC, Qi2.2 | CE, UKCA, Qi2.2, USB-IF |
GLOB-EL Power Solutions este un producător specializat de module de încărcare încorporate pentru industria globală a mobilei. Fondată cu accent pe simplitatea lanțului de aprovizionare OEM, GLOB-EL proiectează și produce module wireless USB-C PD și Qi2.2 certificate la laboratoarele de testare ISO/IEC 17025. Echipa noastră de ingineri oferă asistență completă pentru integrare - de la șabloane de router CNC la pachete CE DoC - astfel încât producătorii de echipamente originale să poată lansa pe piață produsele Qi2.2 cu rapiditate și încredere.
Pentru asistență privind certificarea OEM, vizitați:www.glob-el-power.com/contact
Referințe:Specificația Qi2.2 a Consorțiului Wireless Power (decembrie 2024) | Directiva UE privind echipamentele radio 2014/53/UE | IEC 62368-1:2023 | Regulamentul UE privind proiectarea ecologică 2025/2052 | EN 55032:2015+AMD1:2020 | EN 563:1994+A1:1999 (Temperaturile suprafețelor tactile).
