Введение в энергетику следующего поколения
Каждый день мы полагаемся на свои телефоны, ноутбуки и электромобили, постоянно желая, чтобы они заряжались быстрее, без громоздких и перегревающихся блоков питания. Традиционные кремниевые адаптеры питания достигли своих физических пределов.
ВходитьНитрид галлия (GaN)Это революционный полупроводниковый материал, меняющий правила игры. Этот передовой компаунд доминирует на рынке потребительской электроники, миниатюризируя адаптеры и модульные USB-разъемы, а также незаметно совершенствуя способы управления питанием в электромобилях.
В этом руководстве мы подробно рассмотрим, что такое технология GaN, как она соотносится с традиционными решениями и почему она обеспечивает непревзойденную эффективность как для обычных пользователей, так и для крупных промышленных предприятий.
Что такое нитрид галлия (GaN)? Секрет быстрой зарядки.

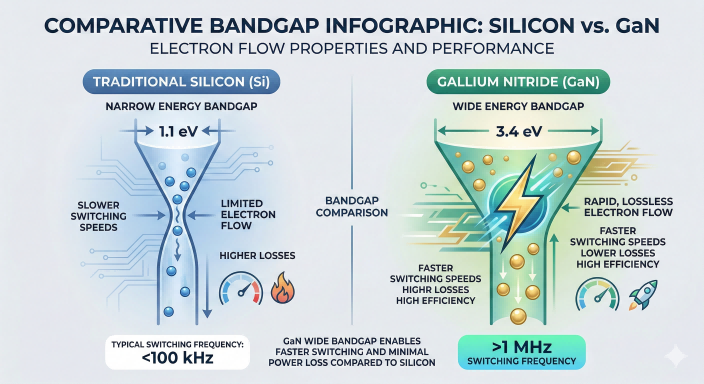

Чтобы понять это нововведение, мы должны рассмотреть, как протекает электрический ток. GaN — это то, что инженеры называют...полупроводник с широкой запрещенной зоной(материалы, способные выдерживать значительно более высокие напряжения и температуры). В отличие от традиционного кремния (Si), имеющего узкую запрещенную зону всего в 1,1 эВ, GaN обладает превосходными характеристиками.3,4 эВ.
Проще говоря, более широкая запрещенная зона позволяет материалу выдерживать более высокие напряжения без разрушения. Благодаря этой структурной прочности электроны движутся в нем невероятно быстро. Кроме того, GaN поддерживает частоты переключения, превышающие1 МГцЭта сверхбыстрая работа позволяет внутренним компонентам переключаться со скоростью, близкой к 150 В/нс, что означает практически полное отсутствие потерь энергии в виде тепла.
Почему стоит выбрать GaN? Преимущества перед традиционным кремнием.
Сверхкомпактный размер:Адаптеры, изготовленные с использованием GaN, могут быть на 30–50% меньше, чем их обычные аналоги. Мощное зарядное устройство USB-C на 240 Вт может достичь замечательной удельной мощности в 42 Вт/дюйм³.
Высокая эффективность:Старые блоки питания расходуют энергию впустую и достигают пиковой эффективности менее 90%. Быстрозарядные устройства на основе нитрида галлия (GaN) могут обеспечить впечатляющую эффективность.эффективность 95,3%даже при полной загрузке.
Усовершенствованная система терморегулирования:Поскольку энергия расходуется меньше, выделяется очень мало тепла. Инженеры часто могут полностью удалить тяжелые и занимающие много места радиаторы из модульных конструкций.
Экономия затрат на системном уровне:Хотя стоимость самих GaN-чипов выше, они позволяют производителям использовать конденсаторы и магнитные компоненты меньшего размера, что снижает общую себестоимость производства на 10–20% для некоторых областей применения.
GaN против кремния (Si) против карбида кремния (SiC): что лучше?
Чтобы получить более ясное представление о том, как нитрид галлия (GaN) соотносится с обычным кремнием (Si) и еще одним премиальным вариантом — карбидом кремния (SiC), ознакомьтесь с приведенными ниже данными:
| Функция / Метрика | Нитрид галлия (GaN) | Традиционный кремний (Si) | Карбид кремния (SiC) |
|---|---|---|---|
| Размер и удельная мощность | На 30-50% меньше, до 42 Вт/дюйм³ | Более крупные, громоздкие магнитные детали | Большой, рассчитан на мощность более 150 Вт. |
| Эффективность | 95,3% при полной нагрузке | Пики ниже 90% | Высокие, но превышающие 85 нКл обратные потери |
| Терморегулирование | Низкое тепловыделение, работает без перегрева | Высокая температура, требуются радиаторы. | Хороший, но неоптимальный для маломощных устройств. |
| Частота переключения | >1 МГц | <20 кГц | 100 кГц |
| Идеальные приложения | Бытовые зарядные устройства и модульные розетки мощностью 20-300 Вт | Базовая зарядка мощностью менее 30 Вт | Тяжелая промышленная/электрическая тяга (>150 Вт) |
Обычный кремний по-прежнему используется для дешевых маломощных зарядных устройств мощностью менее 30 Вт. Карбид кремния отлично подходит для высоковольтного промышленного оборудования. Однако для всего, что находится между этими крайностями, особенно для популярных устройств, кремний отлично подходит.Диапазон зарядки от 20 Вт до 300 ВтGaN занимает первое место.
Реальные приложения GaN: почувствуйте разницу

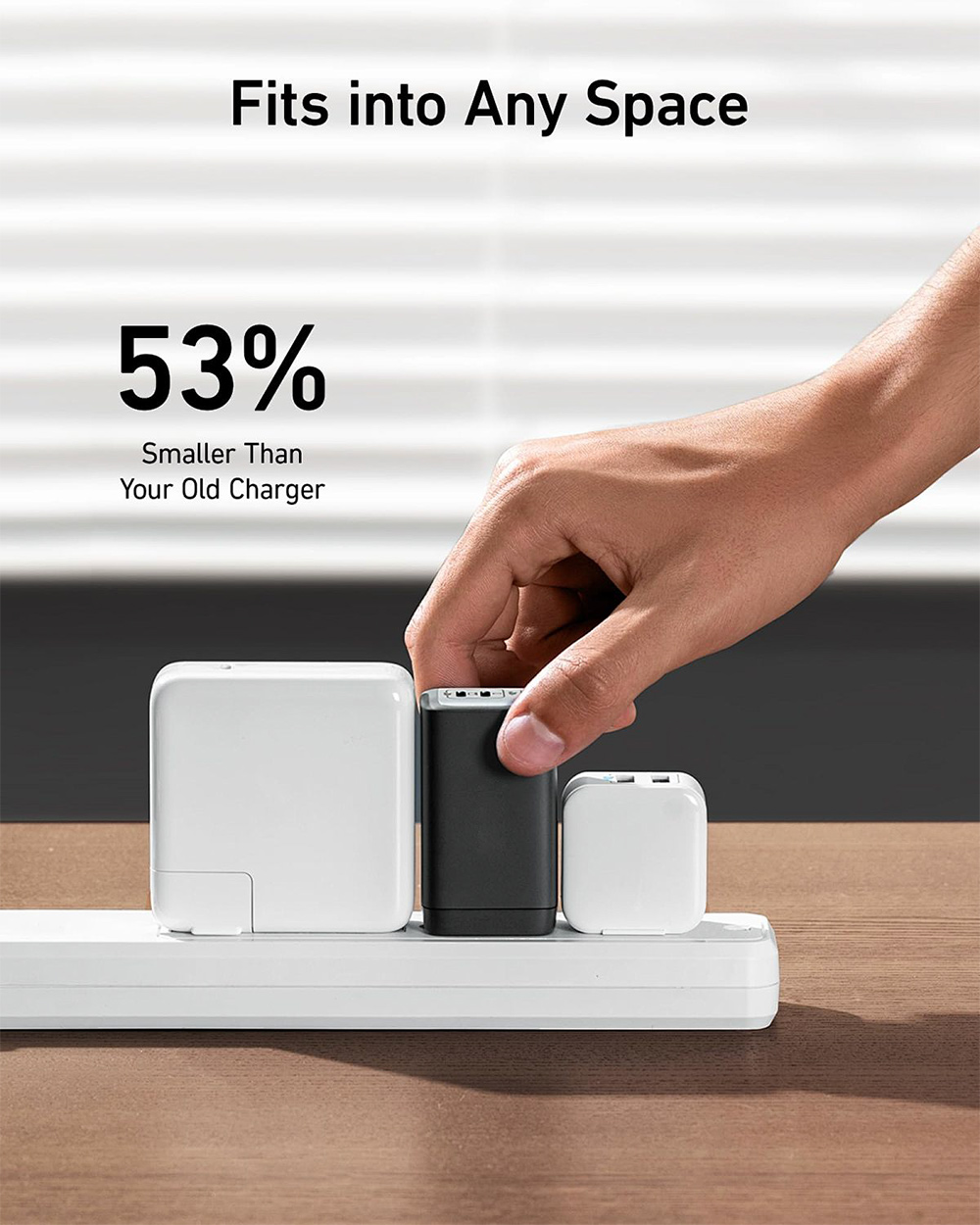

1. Ультрапортативные зарядные устройства для смартфонов и ноутбуков:Быстрозарядные устройства на основе GaN (от 45 до 140 Вт) на 50–60% меньше традиционных кремниевых зарядных устройств. Тяжелые 240-ваттные адаптеры для ноутбуков заменяются компактными GaN-адаптерами, что упрощает путешествия.

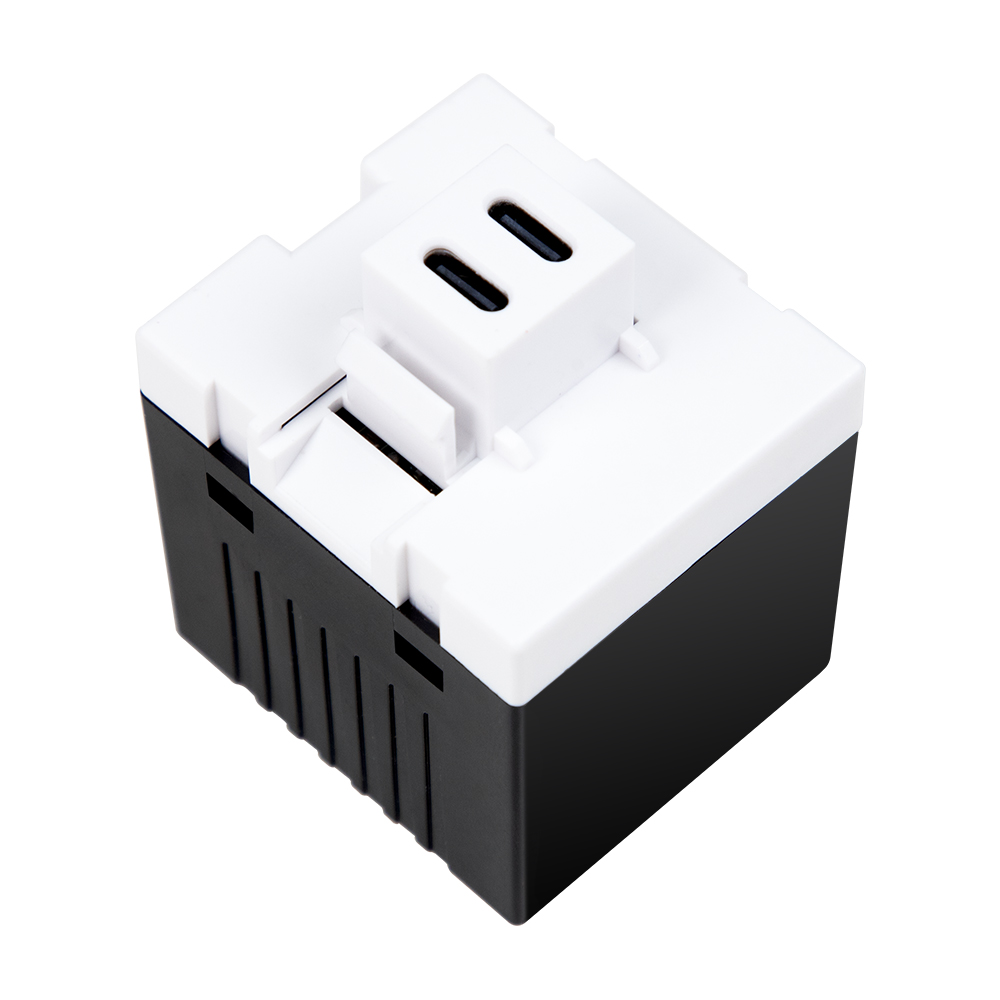

2. Модульные розетки «все в одном»:Высокая удельная мощность позволяет производителям размещать множество портов (например, два порта USB-C и два порта USB-A) в модульных конфигурациях разъемов и компактных дорожных блоках.
3. Более эффективное охлаждение для игр и зарядки телефона:Встроенный непосредственно в схемы смартфонов, GaN снижает внутренний нагрев, поддерживая максимальную скорость зарядки даже во время интенсивных мобильных игр.
4. Высокопроизводительные блоки питания для ПК:В высокопроизводительных игровых ПК используется GaN в мощных блоках питания мощностью 1600 Вт, что приводит к более тихой работе вентиляторов охлаждения и более компактным корпусам компьютеров.
Крупномасштабное применение: электромобили (EV)
Помимо бытовой электроники, нитрид галлия (GaN) широко используется в бортовых зарядных устройствах (OBC) и преобразователях мощности в электромобилях. Уменьшая размеры внутренних силовых блоков в 3-4 раза и снижая потери энергии, автопроизводители могут использовать более компактные и дешевые аккумуляторные батареи для достижения того же запаса хода.

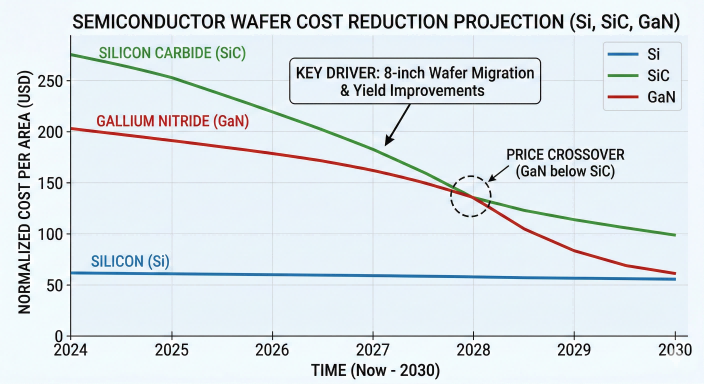

Будущее: тенденции изменения затрат и прогнозы рынка
Модернизация производства:Заводы модернизируют производственные линии, переходя с 6-дюймовых пластин на 8-дюймовые, что, как ожидается, позволит сократить производственные затраты на 20-30%.
Изменение ценовой политики:Эксперты прогнозируют, что к 2028 году цена чипов на основе нитрида галлия (GaN) упадет ниже, чем у аналогов на основе карбида кремния (SiC). По прогнозам, только автомобильный рынок, использующий эту технологию, к 2034 году достигнет 2,12 миллиарда долларов, увеличиваясь более чем на 30% в год.
Часто задаваемые вопросы (FAQ)
Зарядные устройства, использующие технологию GaN, дороже в покупке?
Хотя внутренний микрочип GaN изначально стоит немного дороже, в целом устройству требуется меньше компонентов корпуса или громоздких блоков охлаждения. Эта экономия на системном уровне позволяет сохранить конкурентоспособную розничную цену, обеспечивая при этом вдвое большую производительность.
Безопасна ли быстрая зарядка на основе GaN для моих повседневных устройств?
Безусловно. Поскольку GaN работает с чрезвычайно низким тепловыделением, эти современные адаптеры значительно безопаснее и приятнее на ощупь по сравнению со старыми, склонными к перегреву кремниевыми моделями.
Заменит ли нитрид галлия карбид кремния во всех электромобилях?
Нет, они служат разным целям. Нитрид галлия (GaN) идеально подходит для задач, связанных со средним напряжением, таких как внутренняя зарядка аккумуляторов (бортовые зарядные устройства), в то время как карбид кремния (SiC) продолжит справляться с огромным напряжением в 800 В, необходимым для работы тяговых инверторов электромобилей, приводящих в движение колеса.
Заключение: Будущее за GaN.
Отказ от устаревших кремниевых компонентов обеспечивает невероятные преимущества с точки зрения размеров, тепловой безопасности и общей доступности системы. Независимо от того, занимаетесь ли вы питанием ноутбука, интеграцией модульных USB-разъемов или проектированием электромобилей следующего поколения, нитрид галлия занимает лидирующие позиции.
Оцените преимущества технологии быстрой зарядки на основе нитрида галлия уже сегодня и обновите свои источники питания!
