USB-C PD 3.1 для производителей мебели: руководство по питанию 2026
Что такое USB-C PD 3.1 и почему это важно для производителей мебели?
Представьте, что ваш офисный стол может полностью заряжать высокопроизводительный ноутбук — без отдельного блока питания и лишних кабелей — используя один порт USB-C, встроенный в поверхность стола. Именно это и обеспечивает технология USB-C Power Delivery 3.1 (PD 3.1), и к 2026 году она быстро становится ожидаемым стандартом для премиальной европейской офисной мебели.
USB-C PD 3.1 — это последняя версия спецификации быстрой зарядки USB-IF. В отличие от своего предшественника (PD 3.0, максимальная мощность которого составляла 100 Вт), PD 3.1 представляет собой...Расширенный диапазон мощности (EPR)— новый набор уровней напряжения, позволяющий увеличить выходную мощность до 140 Вт (28 В × 5 А), 180 Вт или даже 240 Вт. Для встраиваемых в мебель устройств коммерчески значимый диапазон составляет...от 65 Вт до 140 ВтДостаточно мощный, чтобы заряжать любой современный ноутбук от одного встроенного в стол порта.
Программа соответствия стандарту IEC 62680 EU от USB-IF была запущена в 2024 году, что означает, что модули PD 3.1 для рынка ЕС теперь имеют стандартизированный путь сертификации. В сочетании с вступлением в силу Регламента ЕС по экодизайну 2025/2052, сейчас самое подходящее время для производителей мебели зафиксировать спецификации своих модулей PD 3.1 для продукции 2026–2027 годов.
Подходит для большинства ноутбуков, но не для MacBook Pro 16" при полной нагрузке или профессиональных рабочих станций.
Охватывает все коммерческие ноутбуки на рынке ЕС по состоянию на 2026 год, включая Apple, Dell XPS 17 и серию HP ZBook.

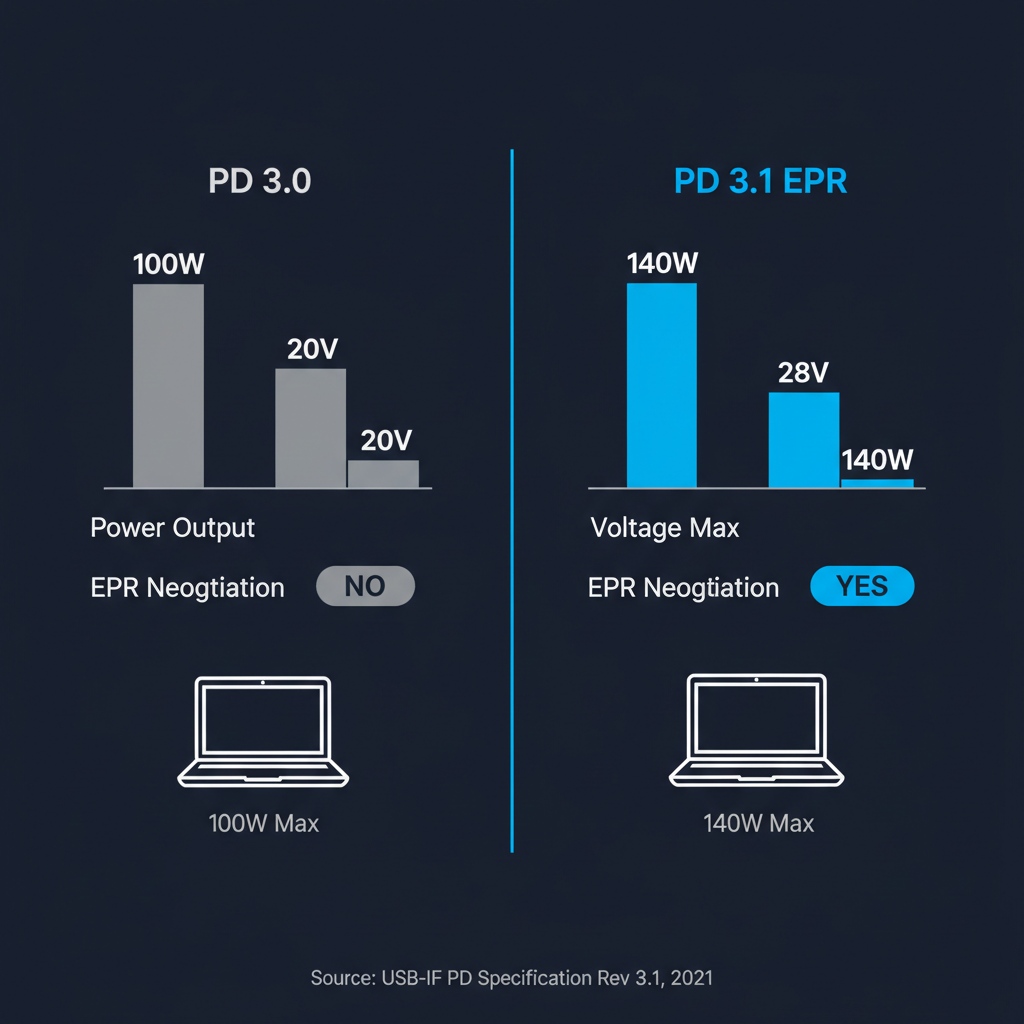

PD 3.1 против PD 3.0: что изменилось для встроенных модулей?
Для производителя мебели, выбирающего между модулями PD 3.0 и PD 3.1, решение зависит не только от максимальной мощности. PD 3.1 вносит архитектурные изменения, влияющие на совместимость, безопасность и удобство использования в мебельных приложениях.
Наиболее существенное различие заключается вУсовершенствованное рукопожатие PDO с использованием EPRКогда устройство PD 3.1 запрашивает мощность свыше 100 Вт, зарядное устройство и устройство переходят к дополнительному этапу согласования (вход в режим EPR) перед включением высоковольтного питания. Это защищает как устройство, так и кабель от перегрузок по току. Более старые модули PD 3.0 не могут участвовать в этом согласовании — они просто не могут подавать мощность свыше 100 Вт, независимо от качества кабеля.
| Особенность | USB-C PD 3.0 | USB-C PD 3.1 (EPR) | Актуальность для производителей мебели |
|---|---|---|---|
| Максимальная выходная мощность | 100 Вт (20 В × 5 А) | 140 Вт / 180 Вт / 240 Вт | Для зарядки ноутбуков премиум-класса (MacBook Pro 16", HP ZBook) требуется поддержка PD 3.1. |
| Диапазон напряжения | До 20 В | До 48 В (EPR: 28 В, 36 В, 48 В) | Мощность 140 Вт достигается при напряжении 28 В и токе 5 А — это безопасно для модульной конструкции настольного компьютера. |
| Требования к кабелю (>60 Вт) | Кабель E-маркера (5А) | Кабель E-Marker (5A, 240W IEC 62680-1-3:2022) | В спецификации комплекта необходимо явно указать кабель с маркировкой E-Marker 5A. |
| Протокол рукопожатия | переговоры по PDO | Вход в режим EPR, дополненный PDO + EPR. | Требуется отчет о результатах тестирования совместимости USB-IF с устройствами как минимум трех семейств. |
| Обратная совместимость | Устройства PD 2.0 / 3.1 | Полная обратная совместимость | Никакой путаницы у пользователей — старые телефоны и устройства по-прежнему работают корректно. |
В ранних партиях модулей PD 3.1 2023–2024 годов выпуска известны ошибки входа в режим EPR, из-за которых некоторые модели ноутбуков Dell и HP отказываются устанавливать соединение при мощности выше 100 Вт. Всегда запрашивайте отчет о тестировании совместимости USB-IF EPR, датированный 2025 годом или позже, чтобы подтвердить, что эта проблема решена в прошивке модуля.

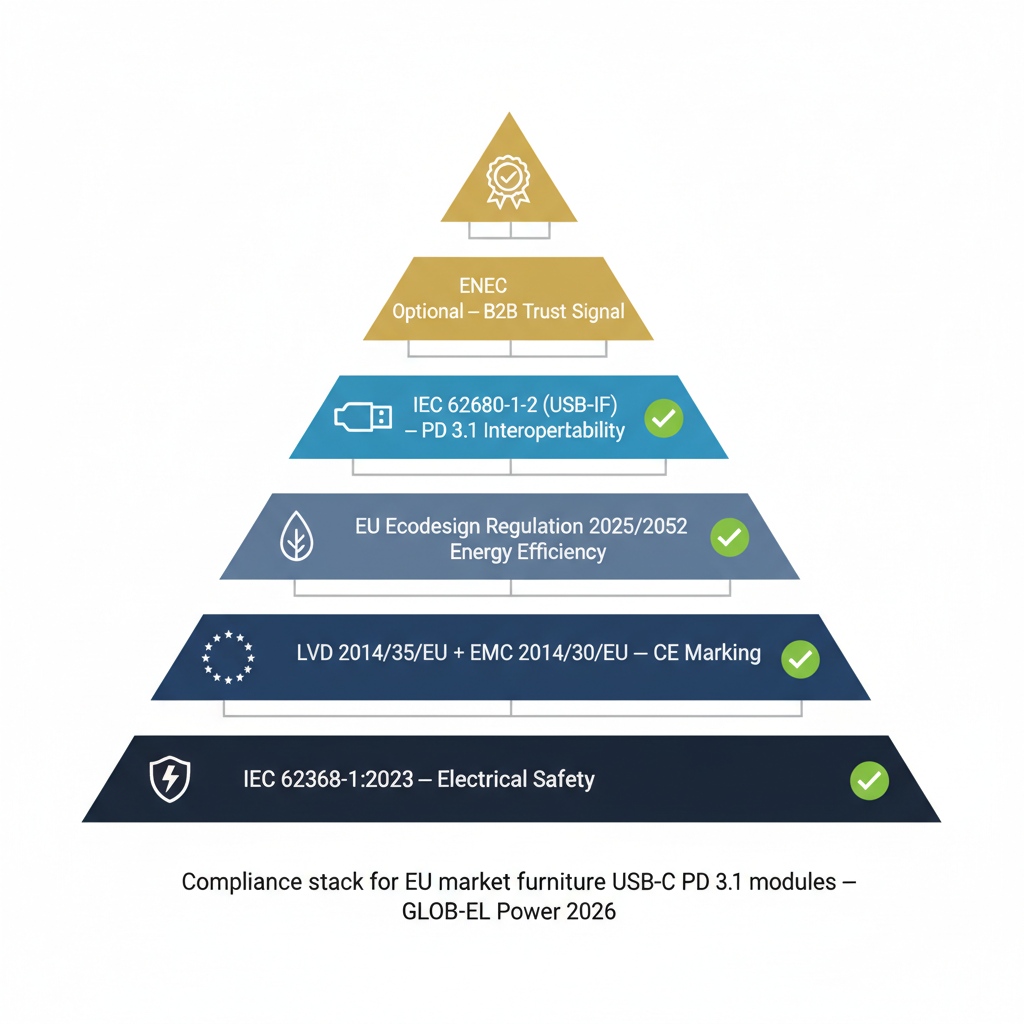

Требования ЕС к соответствию требованиям Директивы 3.1 в отношении мебельных модулей
Продажа встроенного в мебель модуля PD 3.1 в Европейском Союзе — это не так просто, как «он заряжает ноутбук, значит, работает». Существует пять различных нормативных требований, которые необходимо выполнить, и для каждого из них требуется специальная документация, прежде чем ваш продукт сможет быть законно отправлен покупателям из ЕС.
Представьте это как паспорт для вашего продукта: маркировка CE — это штамп на обложке, но за ним находятся пять разных страниц с визами, и сотрудники таможни (то есть органы надзора за рынком ЕС) могут в любой момент запросить любую из них. Отсутствие даже одного слоя документов может привести к отзыву продукта, запрету на продажу или задержке импорта на границе ЕС.
| Сертификация / Стандарт | Тип требования | Что оно проверяет | Статус (2026) |
|---|---|---|---|
| Маркировка CE (LVD 2014/35/EU) | Обязательный | Электробезопасность — изоляция, утечка тока, зазоры для входного напряжения 230 В переменного тока. | Обязательно для выхода на все рынки ЕС. |
| Маркировка CE (EMC 2014/30/EU) | Обязательный | Электромагнитное излучение — модуль не должен создавать помехи для другой настольной электроники. | Обязательно для выхода на все рынки ЕС. |
| МЕК 62368-1:2023 | Обязательный | Безопасность аудио/видео, ИТ и коммуникационного оборудования | Старые отчеты по стандарту IEC 60950-1 больше не принимаются. |
| IEC 62680-1-2 (USB-IF) | Настоятельно рекомендуется | Взаимодействие протоколов USB-C и PD | Программа соответствия стандартам ЕС USB-IF активна |
| Экодизайн ЕС 2025/2052 | Обязательный | Уровни энергоэффективности — активная эффективность ≥87%, режим ожидания ≤0,5 Вт | Вступает в силу в ноябре 2025 года. |
| Сертификация ENEC | Предпочтительный партнер для бизнеса (B2B). | Сертификация электробезопасности, проводимая независимой организацией, широко признается в ЕС. | Значительно ускоряет процесс квалификации покупателя. |
Выбор подходящей мощности: 65 Вт, 100 Вт или 140 Вт?
Одна из самых распространенных ошибок, которые допускают производители мебели при закупках, — это завышение требований к мощности: оплата мощности в 140 Вт, когда 65 Вт удовлетворят 90% реальных пользователей. Обратная ошибка — занижение требований — приводит к недовольству конечных пользователей, чьи ноутбуки медленно заряжаются или выдают предупреждения о том, что зарядка не происходит. Вот практическая схема:
Общая офисная мебель для коворкингов, рабочие места в гостиничных номерах. Зарядка MacBook Air, Dell XPS 13, планшетов.
Стандартный артикул (базовая стоимость)Стандартный офисный стол, стол для конференц-зала. Заряжает MacBook Pro 14", большинство бизнес-ноутбуков с диагональю 14–15 дюймов.
Наиболее универсальный (+15-20% к стоимости)Рабочий стол для руководителя, рабочие места для дизайн-студии. Зарядка ноутбуков MacBook Pro 16 дюймов (рабочий класс).
Премиальный SKU (+30-40% к стоимости)5 шагов для выбора модуля PD 3.1 для вашей линейки мебели OEM.
Определите профиль целевого устройства
Подберите устройство с максимальной мощностью в соответствии со спецификацией вашего модуля. Если ваш основной сегмент клиентов — корпоративные офисы (в основном ноутбуки с диагональю экрана 13–15 дюймов), оптимальным вариантом будет модуль 100 Вт PD 3.1. Если ваши клиенты — архитектурные фирмы или студии видеопроизводства, укажите модуль 140 Вт EPR.
Подтвердите пакет документов, соответствующих требованиям ЕС.
Перед размещением любого производственного заказа потребуйте от вашего поставщика предоставить: (1) Декларацию соответствия CE со ссылкой на директивы LVD и EMC, (2) протокол испытаний IEC 62680-1-2 USB-IF, (3) сертификат безопасности IEC 62368-1:2023, (4) паспорт эффективности EU Ecodesign 2025/2052. Это ваша юридическая защита.
Проверьте физические размеры для обеспечения совместимости с вырезом.
Стандартные размеры вырезов в мебельных отверстиях для ЕС: 60×60 мм (одинарный), 80×80 мм (двойной), 120×60 мм (тройной). Убедитесь, что ваш модуль PD 3.1 подходит к шаблону в процессе сборки. Для модулей мощностью 100 Вт и более запросите тепловые данные — стандарт IEC 62368-1 требует минимального воздушного зазора в 10 мм от соседних горючих материалов.
Проверьте совместимость с целевым набором устройств.
Перед началом серийного производства проведите тестирование на стенде, используя как минимум: одно устройство с поддержкой Apple MagSafe, один вариант подключения док-станции Dell и один бизнес-ноутбук Lenovo. Убедитесь в корректной работе процедуры установления соединения в режиме EPR. Запросите у поставщика отчет о результатах тестирования совместимости USB-IF EPR.
Укажите требования к кабелю E-Marker.
Если ваш модуль мебели поставляется с кабелем USB-C, укажите следующие характеристики: номинальный ток 5 А, встроенный чип E-Marker, сертификация по стандарту IEC 62680-1-3:2022. Стандартные кабели без чипа E-Marker имеют электронное ограничение мощности до 60 Вт по протоколу PD — конечные пользователи не получат полную мощность 140 Вт, поддерживаемую вашим модулем.

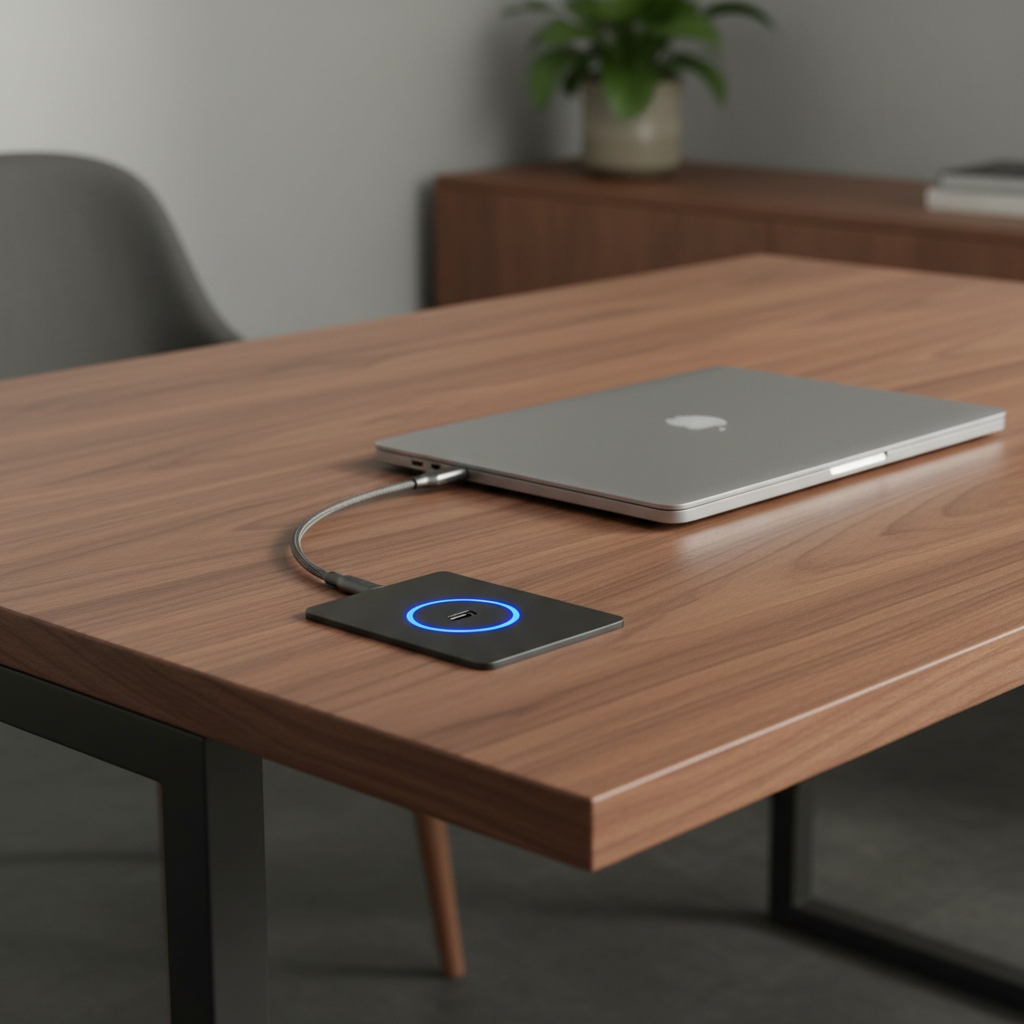

В линейку OEM-модулей GLOB-EL Power 2026 входят модули USB-C PD 3.1 мощностью 65 Вт, 100 Вт и 140 Вт EPR — все сертифицированы CE в соответствии со стандартами LVD/EMC, IEC 62368-1:2023 и прошли проверку EU Ecodesign 2025/2052. Доступны в вариантах с монтажом в отверстия 60 мм и 80 мм со стандартным Т-образным пазом.
[Просмотреть технические характеристики модуля GLOB-EL PD 3.1 →]
Часто задаваемые вопросы
Данная статья опубликована компанией GLOB-EL Power, производителем сертифицированных в ЕС модулей зарядки USB-C, встраиваемых в мебель. Для получения информации о закупках OEM-продукции посетите сайт [ссылка].glob-el-power.com/contact.
Источники:Спецификация USB Power Delivery Rev 3.1 (USB-IF, 2021) | IEC 62368-1:2023 (IEC, 2023) | Регламент ЕС по экодизайну 2025/2052 | Программа соответствия USB-IF ЕС (IEC 62680) | Стандарт кабеля USB Type-C IEC 62680-1-3:2022
