ИКаждый производитель мебели, встраивающий USB-модуль для зарядки в стол, панель рабочего места или прикроватную тумбу для гостиничного оборудования, должен продемонстрировать соответствие Директиве ЕС по электромагнитной совместимости 2014/30/EU, прежде чем наносить маркировку CE. Однако соответствие требованиям электромагнитной совместимости (ЭМС) часто недооценивается — закупочные группы сосредотачиваются на сертификации безопасности в соответствии с IEC 62368-1, в то время как обязательства по тестированию ЭМС в соответствии с EN 55032 и EN 55035 рассматриваются только на последнем этапе, что задерживает выход на рынок на несколько недель и добавляет незапланированные затраты на повторное тестирование.

Данное руководство представляет собой структурированную дорожную карту для европейских OEM-покупателей мебели, инженеров-разработчиков продукции и менеджеров по соблюдению нормативных требований. Оно охватывает законодательную сферу действия Директивы 2014/30/EU в отношении встроенных USB-модулей зарядки с питанием от сети переменного тока, обязательные гармонизированные стандарты (EN 55032 для излучения, EN 55035 для помехоустойчивости), процедуру декларации соответствия и требования к поставщику модулей перед подписанием договора о поставках.

1. Что требует от производителей мебели директива по электромагнитной совместимости 2014/30/ЕС

Директива 2014/30/EU, опубликованная в Официальном журнале Европейского союза 29 марта 2014 года (OJ L 96), пересмотрела и заменила предыдущую Директиву по электромагнитной совместимости 2004/108/EC. Она применяется ко всем электрическим и электронным устройствам, размещаемым на рынке ЕС, которые могут создавать электромагнитные помехи или на работу которых могут влиять такие помехи. USB-модули зарядки, встроенные в мебель — будь то встроенные в стол модули питания, многопортовые USB-C-концентраторы, устанавливаемые в шкафы, или прикроватные зарядные станции в гостиничном бизнесе — полностью подпадают под действие этой директивы.

Директива устанавливает две категории основных требований к производителям и OEM-производителям, занимающимся сборкой конечной продукции:

Для производителей мебели важнейший вопрос соответствия нормативным требованиям заключается в том, рассматривается ли встроенный USB-модуль как...компонентили какготовое оборудованиеСтатья 2(2)(b) Директивы предусматривает частичное исключение для аппаратуры, предназначенной для включения в определенные установки, — но только в том случае, если модуль не предназначен для предоставления конечным пользователям отдельно. На практике любой предмет мебели, продаваемый клиентам из сферы гостиничного бизнеса или конечным пользователям офисов в качестве готового продукта, содержащего активный электрический модуль, должен оцениваться как готовое устройство, при этом производитель оборудования должен хранить техническую документацию и подписывать Декларацию соответствия.

2. Гармонизированные стандарты: EN 55032 и EN 55035.

Соответствие основным требованиям Директивы 2014/30/ЕС предполагается при применении соответствующих гармонизированных стандартов. Для USB-модулей зарядки и силовой электроники мультимедийного класса применима следующая пара:

EN 55032определяет пределы кондуктивного и излучаемого излучения для двух классов: класс А для промышленных условий иКласс B для жилого и коммерческого использования— класс, актуальный для офисной мебели и гостиничного бизнеса. Ограничения действуют в диапазоне от 150 кГц до 1 ГГц (проводимость) и от 30 МГц до 6 ГГц (излучение), при этом ограничения для класса B обычно на 10 дБ строже, чем для класса A. Методология GLOB-EL включает проектирование GaN USB-модулей со встроенной многоступенчатой ​​фильтрацией для поддержания минимального запаса в 6 дБ по сравнению с ограничениями класса B.

EN 55035GLOB-EL обеспечивает устойчивость к электростатическому разряду (ESD), излучаемым радиочастотным полям, быстрым электрическим переходным процессам, импульсным перенапряжениям, кондуктивным радиочастотам и магнитным полям промышленной частоты. USB-модуль зарядки, не прошедший испытания на устойчивость, может демонстрировать периодические сбои зарядки, падение выходного напряжения или полный сброс при воздействии ESD — что недопустимо в среде производства мебели для бизнеса. GLOB-EL решает эту проблему за счет оптимизации компоновки печатной платы и защитной схемы, специально протестированной в соответствии с требованиями EN 55035 уровня 2.

2.1 Параметры испытаний на электромагнитную совместимость для USB-модулей зарядки класса B

Таблица 1: Основные параметры испытаний на электромагнитную совместимость для зарядных модулей USB класса B.

3. Двойная ответственность производителя оригинального оборудования (OEM)

Производители мебели занимают двойственное положение в цепочке соответствия требованиям электромагнитной совместимости.Как покупателиЧто касается USB-модулей для зарядки, то они полагаются на предоставленные поставщиком протоколы испытаний.Как производителиВ соответствии со статьей 7 Директивы 2014/30/ЕС, они несут юридическую ответственность за электромагнитную совместимость всей конструкции готовой мебельной аппаратуры.

Это различие имеет практические последствия. USB-модуль может пройти проверку по стандарту EN 55032 Class B в качестве автономного устройства в испытательной лаборатории, но при установке в металлическую мебельную панель с 300 мм соединительного кабеля, проложенного рядом с линиями передачи данных, профиль излучаемых помех изменяется. Резонансная связь между гармониками частоты переключения модуля и геометрией панели может сместить пики излучения на 6-12 дБ — этого достаточно, чтобы превысить предел класса B и сделать недействительным протокол испытаний поставщика как основание для подтверждения соответствия конечного продукта требованиям.

4. Директива по электромагнитной совместимости против Директивы по низковольтному оборудованию: как избежать ловушки

Производители мебели часто путают соответствие требованиям ЭМС (Директива 2014/30/ЕС) с соответствием требованиям Директивы о низком напряжении (Директива 2014/35/ЕС). Обе директивы применяются к USB-модулям зарядки, работающим от сети переменного тока в пределах допустимых напряжений, установленных Директивой о низком напряжении, и обе требуют наличия маркировки CE, но их оценка проводится в соответствии с совершенно разными гармонизированными стандартами и требованиями к технической документации.

Модуль зарядки USB, имеющий маркировку CE в соответствии с Директивой LVD, сам по себе не соответствует требованиям Директивы EMC. Обе декларации должны быть включены в Декларацию соответствия ЕС, а технический файл должен содержать подтверждающие документы по обеим директивам. Органы по надзору за рынком в Германии (BNetzA) и Нидерландах (RDI) специально проверяют полноту технических файлов, соответствующих обеим директивам.

5. Что следует требовать от поставщика USB-модулей: контрольный список по электромагнитной совместимости.

Решения о выборе поставщиков, принимаемые на уровне компонентов, определяют, обеспечит ли OEM-производитель простой выход на рынок или же ему предстоит дорогостоящий цикл повторного тестирования на поздней стадии. Примените этот контрольный список к любому модулю зарядки USB, рассматриваемому для интеграции в мебельную продукцию в ЕС:

6. Технология GaN и электромагнитная совместимость: возможности и проблемы

Технология переключения на основе нитрида галлия (GaN) быстро вытесняет кремниевые MOSFET-транзисторы в высокоплотных модулях зарядки USB для мебели, позволяя создавать модули GaN мощностью 65 Вт или 100 Вт в форм-факторах, подходящих для стандартных вырезов в панелях диаметром 45 мм или 50 мм. Однако более быстрые переходы переключения GaN значительно увеличивают содержание высокочастотных гармоник, что предъявляет более высокие требования к проектированию ЭМС-фильтров.

Инженерный подход GLOB-EL решает эту задачу за счет оптимизированной компоновки печатной платы, тщательно контролируемых зон коммутационных петель и интегрированной многоступенчатой ​​фильтрации, специально разработанной для характеристик GaN, при этом обеспечивая полное соответствие стандарту EN 55032 класса B. Ключевые элементы проектирования электромагнитной совместимости в хорошо спроектированном модуле GLOB-EL на основе GaN включают:

• Двухступенчатый синфазный дроссель на входной линии переменного тока с низким током утечки, соответствующий ограничениям тока прикосновения IEC 62368-1.

• Конденсаторы X2 и Y2 рассчитаны на подавление дифференциальных и синфазных помех выше 150 кГц без превышения допустимого диапазона токов утечки.

• Сеть ферритовых бусин на выходной стороне линий VBUS и GND для подавления кондуктивных помех USB-порта.

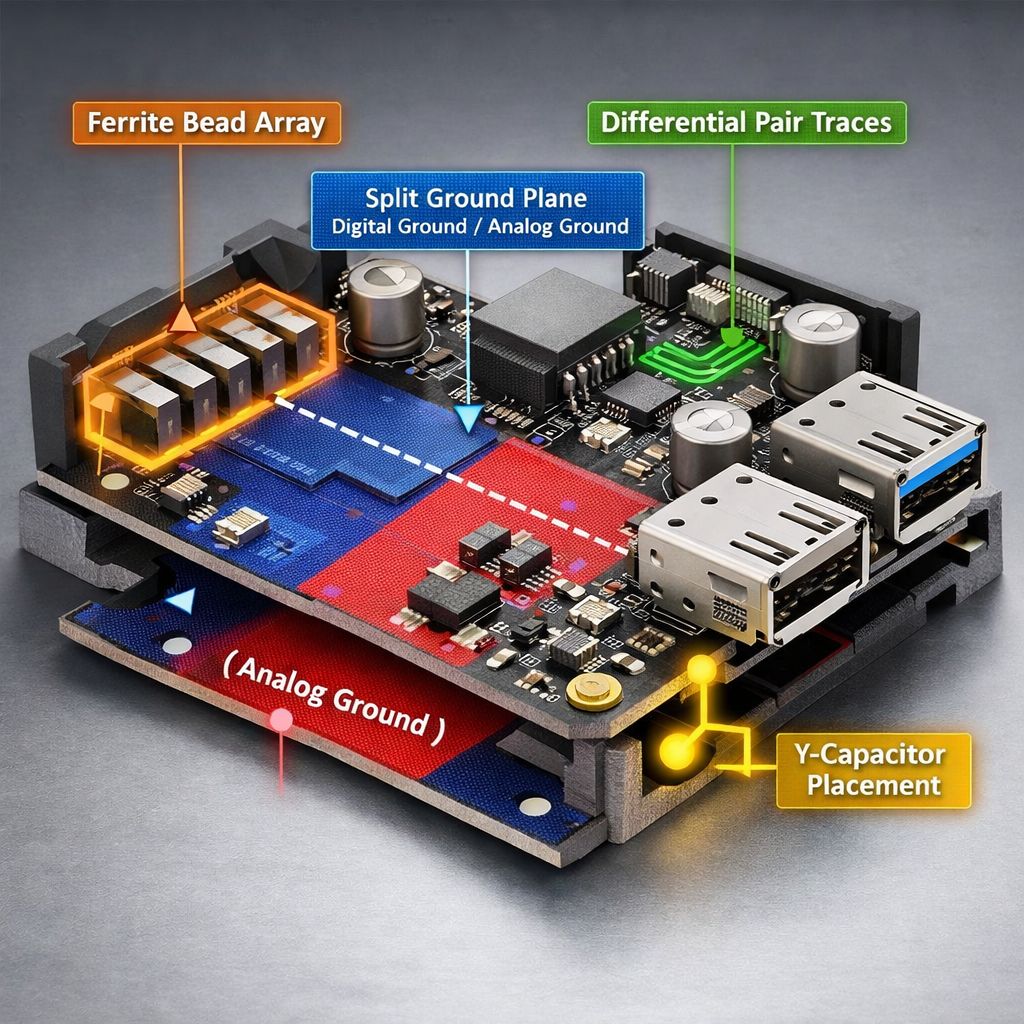

• Оптимизация компоновки печатной платы: минимизация площади коммутационного контура, управление путем обратного тока под полумостом из нитрида галлия и экранирование магнитных компонентов.
