Desktop-aansluitingen: Technische handleiding voor integratie door meubelfabrikanten
Invoering
Inbouwbare desktopvoedingsmodules worden steeds vaker toegepast in meubelproductieprogramma's, waar eindgebruikers geïntegreerde oplaad- en stroomvoorziening direct op de werkplek verwachten. Voor OEM-teams is de belangrijkste taak niet alleen het kiezen van een geschikte poortconfiguratie, maar ook het controleren of een module past bij het paneelontwerp, de onderhoudsvereisten, de wettelijke voorschriften en de positionering van de meubellijn op de lange termijn.
Deze pagina is bedoeld als technische handleiding voor meubelfabrikanten, inkoopteams en technische beoordelaars die inbouwmodules voor bureaus, banken, vergadertafels en balies evalueren. De focus ligt op montageformaten, interfacekeuze, maatcontroles en de controlepunten die moeten worden bevestigd voordat een leverancier wordt geselecteerd of gereedschap wordt vrijgegeven.
Gebruik deze pagina als referentie voor de voorlopige specificaties: stem de uitsparingplanning, de ruimte onder het oppervlak, de poortarchitectuur, de certificeringsdekking en de servicetoegang op elkaar af voordat u een ingebouwde desktop-socket voor productie goedkeurt.
Wat is een ingebouwde desktop-socket?

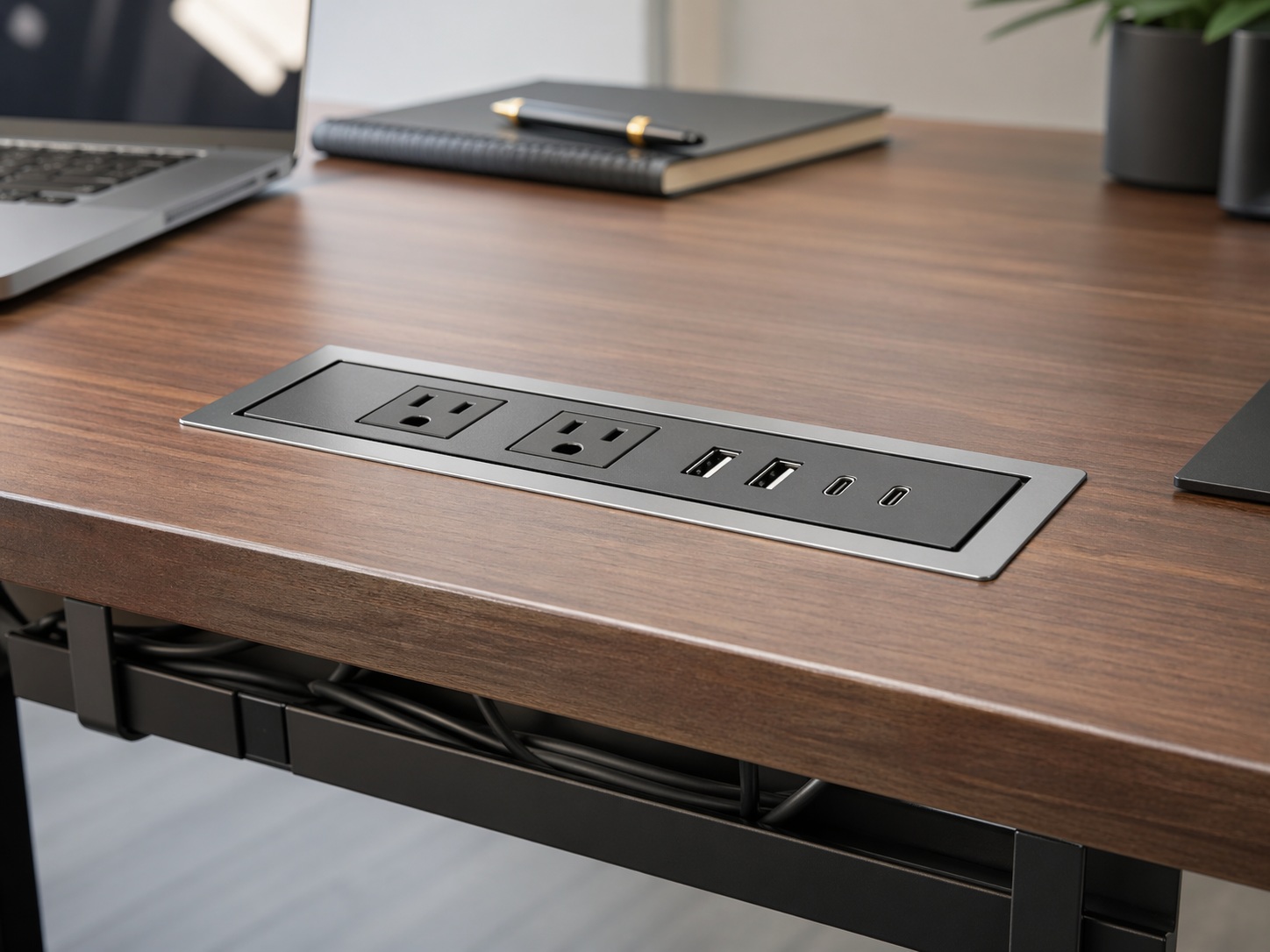

Een in het bureaublad geïntegreerd stopcontact is een vaste stroomvoorzieningsmodule die in het meubeloppervlak is verwerkt. Hierdoor zijn stopcontacten, USB-laadpoorten of data-aansluitingen direct op het bureaublad toegankelijk, zonder dat er externe adapters of verlengstukken onder het bureau nodig zijn. In meubelontwerpen worden deze modules vaak gekozen om een opgeruimdere werkplekindeling, gecontroleerde kabelgeleiding en een meer geïntegreerde gebruikerservaring te bevorderen.
Vierkante configuraties worden vaak gekozen wanneer het meubelprogramma een bredere mix van interfaces vereist, zoals stopcontacten, USB-oplaadpunten en optionele data-aansluitingen. Ronde configuraties worden doorgaans overwogen wanneer het ontwerp een kleinere uitsparing of een beperktere combinatie van functies vereist.
Opmerking over maatspecificaties:De afmetingen variëren afhankelijk van de modulearchitectuur. De uiteindelijke uitsparinggrootte, inbouwdiepte en vrije ruimte onder het oppervlak moeten altijd worden gecontroleerd aan de hand van het goedgekeurde specificatieblad van de leverancier voordat de gereedschappen worden vrijgegeven of de panelen worden bewerkt.
Overzicht van de interface en de laadarchitectuur
De keuze van de poort moet worden afgestemd op de beoogde toepassing van het meubelstuk, in plaats van te worden beschouwd als een generieke upgrade. Sommige werkstationprogramma's vereisen alleen ondersteuning voor het opladen van accessoires met een laag stroomverbruik via de traditionele methode, terwijl andere USB-C-voeding nodig hebben die geschikt is voor de huidige laptops, tablets of mobiele apparaten die worden gebruikt in kantoor-, horeca- of vergaderomgevingen.

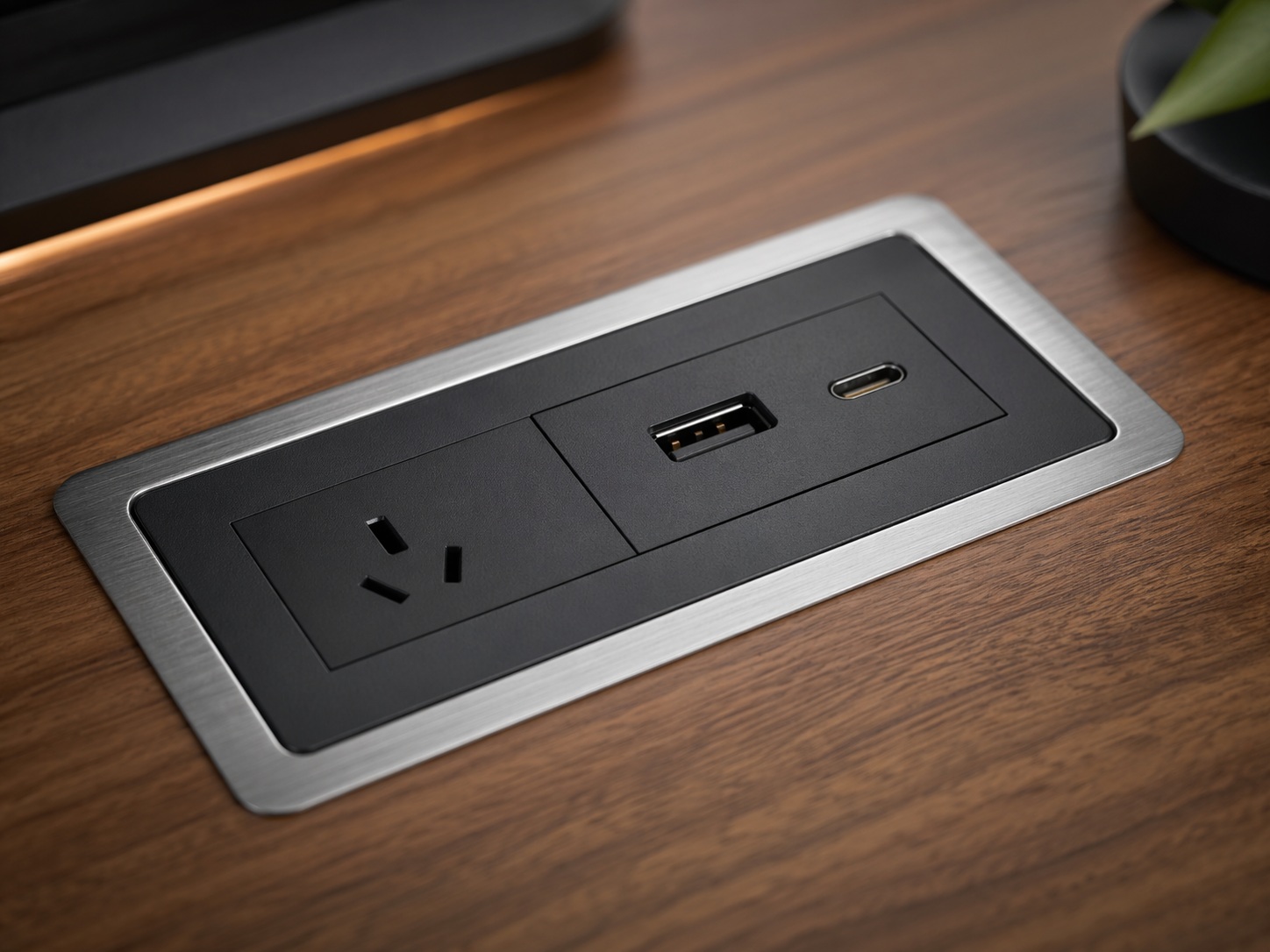

USB-A versus USB-C voor meubelprogramma's
USB-A blijft relevant waar de bestaande installaties nog steeds oudere accessoires of toepassingen met een lager vermogen omvatten. USB-C is echter doorgaans de meer strategische optie voor nieuwe meubelprojecten, omdat het een omkeerbare aansluiting en een hogere laadcapaciteit ondersteunt in combinatie met de juiste voedingsarchitectuur.
Wanneer GaN ertoe doet
Op GaN gebaseerde laadmodules worden over het algemeen overwogen wanneer het project een hogere vermogensdichtheid, een lagere warmteconcentratie of een compacter intern laadontwerp vereist. Ze zijn niet noodzakelijk voor elke meubeltoepassing, maar kunnen nuttig zijn wanneer de beoogde apparatenmix laptops of mobiele hardware met een hogere stroombehoefte omvat.
| Moduletype | Typisch gebruiksscenario | Integratieoverwegingen | Selectieprioriteit |
|---|---|---|---|
| Alleen USB-A | Opladen van accessoires volgens de oude richtlijnen | Lagere vermogenslimiet, beperkte toekomstbestendigheid | Laag tot gemiddeld |
| USB-A + USB-C | Gemengde geïnstalleerde apparatenbasis | Nuttig voor overgangsprogramma's voor werkplekken. | Middelmatig tot hoog |
| USB-C met een krachtigere architectuur | Moderne combinatie van kantoor- en horecaapparatuur | Vereist een nadere beoordeling van de thermische en voedingseenheidbeperkingen. | Hoog |
| GaN-gebaseerde USB-C-module | Vereiste voor opladen met hoge dichtheid | Controleer het thermisch gedrag, de kabelgeleiding en de modulecertificering. | Toepassingsspecifiek |
Aandachtspunten bij de installatieplanning voor meubelfabrikanten
Het is raadzaam om de inbouwstopcontacten in desktops al tijdens het ontwerpproces te overwegen, in plaats van ze pas later toe te voegen. De meest voorkomende problemen bij projecten zijn niet zozeer elektrisch van aard, maar eerder maatafwijkingen, beperkingen in de toegang tot serviceleidingen, conflicten in de bekabeling of problemen met de paneelconstructie die te laat worden ontdekt.
Uitsnijplanning en montageformaat

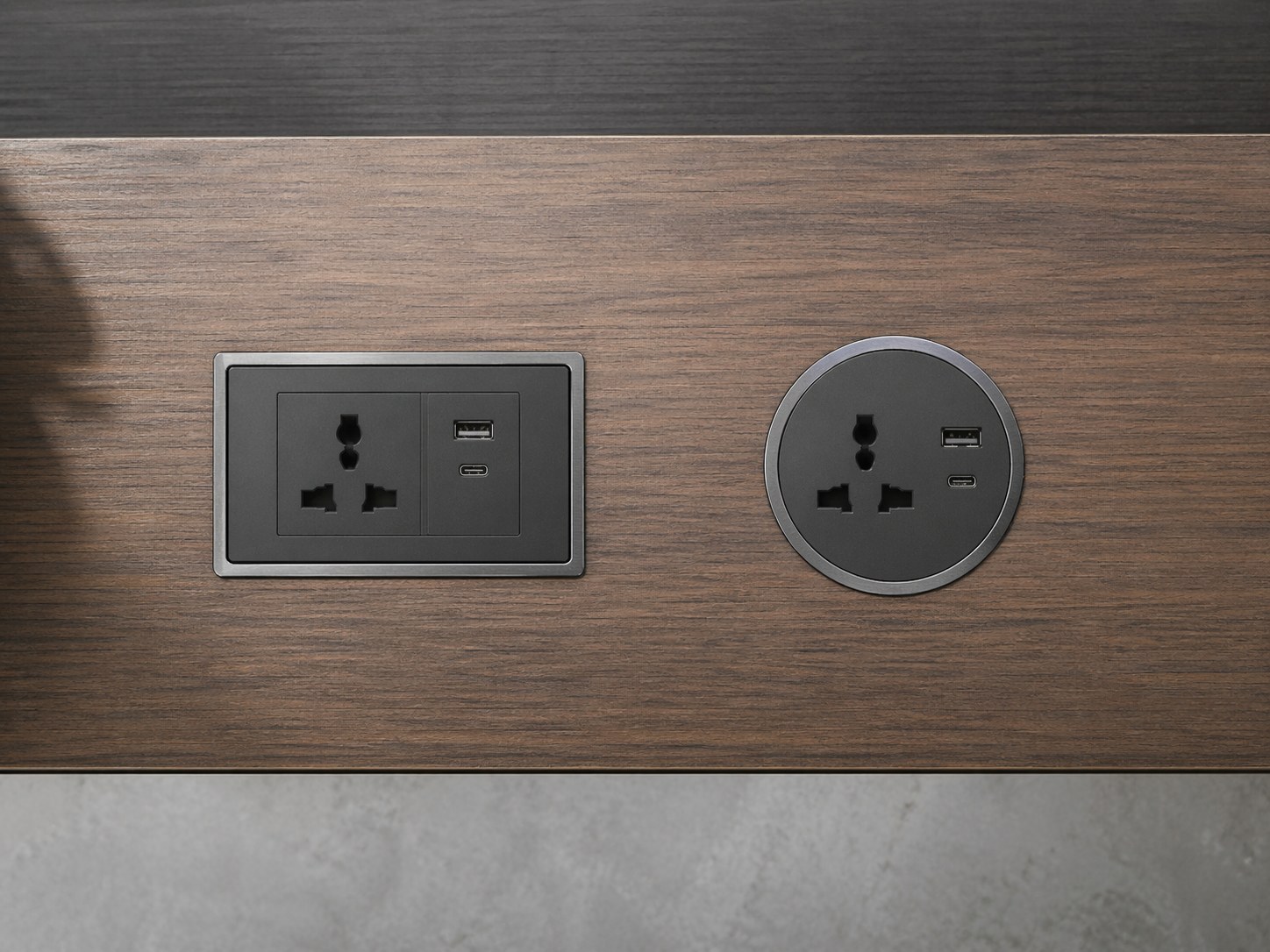

De uitsparing moet exact overeenkomen met de goedgekeurde module-architectuur. Vierkante modules ondersteunen vaak bredere interfacecombinaties, terwijl ronde modules de voorkeur kunnen krijgen wanneer een kleinere uitsparing gewenst is. De montagemethode moet worden beoordeeld in samenhang met de paneeldikte, de tolerantie van de afwerking en de speling aan de onderzijde.

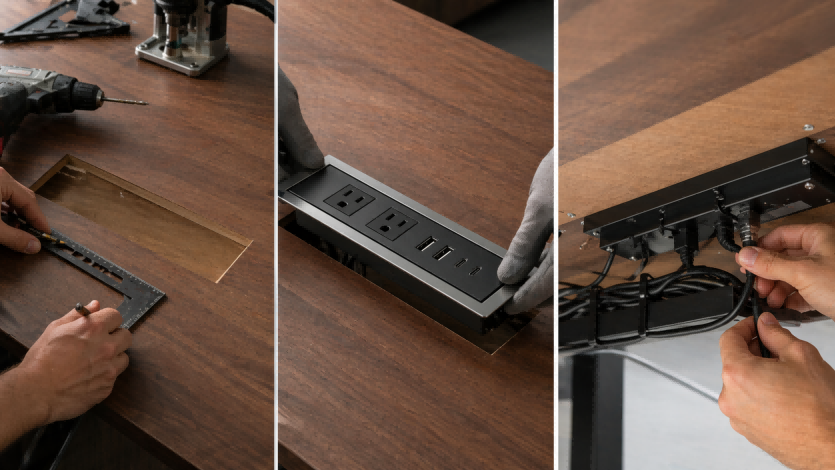

 De formaten voor vierkante en ronde uitsparingen moeten worden gecontroleerd aan de hand van de goedgekeurde modulespecificatie voordat de panelen worden bewerkt. |  Bij de installatiecontrole moet worden gecontroleerd of de uitsparingen correct zijn voorbereid, de module is geplaatst en de kabeldoorvoer goed is geregeld. |
Beoordelingspunten elektrische interface
Controleer of de poortmix overeenkomt met het beoogde apparaatprofiel van het meubelprogramma.
Controleer de beschikbare ruimte voor kabelgeleiding en de buigradius onder het paneel voordat u de module-indeling definitief vastlegt.
Controleer of de gekozen laadarchitectuur extra eisen stelt aan de warmteafvoer of de stroomvoorziening.
Controleer of de module gerepareerd of vervangen kan worden zonder de complete meubelconstructie te demonteren.
Integratierisico's die moeten worden gecontroleerd vóór goedkeuring van het monster.
Uitsnijdingverschil tussen de voorbeeldmodule en de productietekeningen
Onvoldoende ruimte onder het bureau voor de verborgen module.
Afwerkingsverschil tussen modulebekleding en meubeloppervlak
Onvoldoende toegang voor het doorvoeren van stroomkabels of het beheer van datakabels.
Er ontbreekt certificeringsdocumentatie voor de betreffende modulevariant.
Checklist voor specificatie vooraf van meubelfabrikanten
Controleer de goedgekeurde moduleafmetingen en uitsparingseisen aan de hand van het specificatieblad van de leverancier.
Controleer of de paneeldiktes compatibel zijn en of er versteviging nodig is voor de gekozen meubelconstructie.
Controleer de beschikbare ruimte onder het oppervlak voor de verborgen modulebehuizing en de kabeldoorvoer.
Bevestig of onderhoud via de voorzijde of via de bovenzijde vereist is voor het uiteindelijke productprogramma.
Stem de poortarchitectuur af op de beoogde combinatie van gebruikersapparaten in plaats van standaard een generieke USB-combinatie te gebruiken.
Controleer de afwerking, de kleur van de sierlijsten en de zichtbare oppervlakte-integratie aan de hand van de meubelontwerpstandaard.
OEM-inkoop en technische beoordeling
Voordat een ingebouwde desktop-socket voor productie wordt goedgekeurd, dienen de inkoop- en engineeringteams de maattekening, details van de installatiemethode, de dekking van het certificeringsbestand en de criteria voor monsterbevestiging voor de exacte modulevariant op te vragen. Dit voorkomt een veelvoorkomend probleem waarbij een referentiemonster wordt goedgekeurd, maar de productievariant afwijkt in afmetingen, voedingsarchitectuur of certificeringsomvang.
Vraag de meest recente maattekening en installatiehandleiding aan voor de exacte modulecode.
Controleer of de certificeringsdocumenten exact overeenkomen met de gespecificeerde interface en voedingsconfiguratie.
Controleer of de voedingsarchitectuur van de laadmodule aansluit bij de regionale toepassing en de verwachte apparaatmix.
Definieer de reikwijdte van de monsterverificatie vóór de vrijgave van het gereedschap, inclusief beoordeling van pasvorm, routing, bruikbaarheid en afwerking.
Bevestig de mijlpalen in het productievolume en de verwachtingen ten aanzien van de leveranciersondersteuning voordat u de module definitief in de meubelstuklijst opneemt.
Veelgestelde vragen
Welke uitsparingafmetingen en inbouwdieptes moeten meubelfabrikanten specificeren?
Standaard vierkante inbouwmodules hebben vaak een rechthoekige uitsparing, terwijl ronde USB-modules een cirkelvormige opening hebben. De diepte van de inbouwmodule kan sterk variëren, afhankelijk van de architectuur, vooral wanneer stopcontacten, data-aansluitingen of krachtigere laadmodules worden gecombineerd. De uiteindelijke uitsparing en diepte moeten altijd worden gecontroleerd aan de hand van het goedgekeurde specificatieblad van de leverancier voordat de panelen worden bewerkt.
Hoe moet er rekening worden gehouden met de bereikbaarheid van voorzieningen tijdens het meubelontwerp?
Bij ontwerpbeoordelingen moet worden bevestigd of de module toegankelijk, vervangbaar of onderhoudbaar is zonder de gehele meubelconstructie te demonteren. Toegang via de voor- of bovenkant heeft over het algemeen de voorkeur bij toepassingen met beperkte ruimte aan de achterzijde of vaste installatieomstandigheden.
Welke beperkingen met betrekking tot kabelgeleiding en de ruimte onder het bureau zijn van invloed op de modulekeuze?
De benodigde ruimte is afhankelijk van de modulegrootte, het aantal interfaces en de laadarchitectuur. Modules met een hoger vermogen, zoals USB-C of GaN-modules, vereisen mogelijk een nauwkeurigere beoordeling van de thermische ruimte, de buigradius van de kabel en het kabeltraject van de voedingsingang van de module naar de gebouwvoeding. Deze beperkingen moeten worden gecontroleerd aan de hand van de uiteindelijke modulespecificaties en niet worden afgeleid van algemene voorbeelden.
Welke veiligheids- en conformiteitspunten moeten fabrikanten controleren voordat ze een module voor productie goedkeuren?
Voordat de goedkeuring wordt verleend, moet het team controleren of de certificeringsdocumenten overeenkomen met de exacte modulevariant, of de isolatie- en aardingsvoorzieningen geschikt zijn voor de installatieomgeving en of het moduleontwerp aansluit op de regionale eisen van de beoogde markt. De volledigheid van de documentatie moet worden beoordeeld in combinatie met de maattekening en de installatiehandleiding.
