タイプCモジュラーソケット技術規格の理解

製品選びに入る前に、USBモジュラーソケットが従来の充電ソリューションとどう違うのかを理解しておくと役立ちます。USB Type-CコネクタType Cは、USBインプリメンターズフォーラムによって開発された24ピンのリバーシブルコネクタです。従来のUSB規格とは異なり、Type Cケーブルはどちらの向きでも挿入できるため、誤った向きで挿入しようとしてイライラすることがなくなります。

USBモジュラーソケットの真の力は、物理的なコネクタだけでなく、サポートするプロトコルにもあります。USB Power Deliveryは、電源と接続されたデバイス間でインテリジェントなネゴシエーションを行い、最適な充電電圧と電流を決定します。この通信は自動的に行われるため、ソケットとデバイスの両方が電気的な互換性の問題から保護されます。

タイプCモジュラーソケットの電力供給機能

USB Power Deliveryの仕様は大幅に進化しており、USBモジュラーソケットの機能に直接影響を与えています。USB PD 3.1規格これにより、48V、5Aで最大240Wの電力供給が可能となり、従来の100Wという制限から大幅に向上しました。ただし、すべてのType Cモジュラーソケットがこれらの高電力レベルに対応しているわけではないため、ソケットの仕様と実際のデバイスの要件を一致させることが不可欠です。

設置環境要件の評価

USBモジュラーソケットの設置場所は、最適な製品タイプに大きく影響します。設置環境によって特有の課題と機会が生じ、それが設置方法と長期的な性能の両方に影響を与えます。

オフィスおよび会議室向けアプリケーション

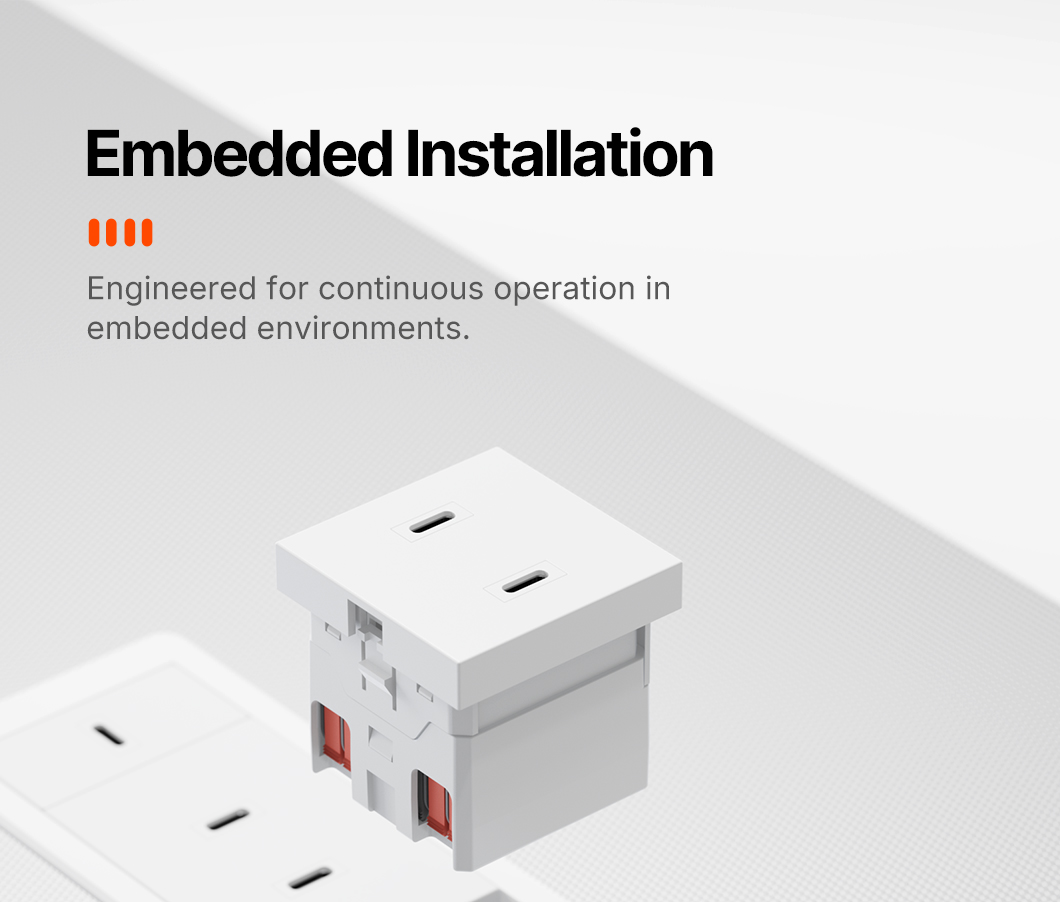

オフィス配線システムや会議テーブルには、埋め込み設置用に設計されたモジュール式ソケットが最適です。これらの設備には通常、既存の電気インフラにシームレスに統合できる45mm×45mmのユーロ​​モジュールが使用されます。モジュール方式を採用することで、施設管理者は時間の経過とともに変化するニーズに合わせて、電源とデータの構成をカスタマイズできます。

会議室の場合、想定される同時利用ユーザー全員の総電力要件を考慮する必要があります。ノートパソコンを使用する8人収容の会議室では、低電力ポートを多数設置するよりも、65Wポートを複数設置する方が適しているかもしれません。ピーク時の使用量を予測して計画することで、重要な会議中に充電能力が不足するといった不都合な事態を防ぐことができます。

ホームオフィスおよび居住空間

住宅用途では、機能性だけでなく美観も重視されることが多い。従来のコンセントに代わる壁掛け式USBモジュールソケットは、大掛かりな改修工事を必要とせず、すっきりとした設置を実現する。こうした設置は、デバイスの充電頻度が高いホームオフィス、寝室、キッチンなどの作業スペースに特に適している。

専用のITサポート体制が整ったオフィス環境とは異なり、一般家庭のユーザーは、LEDインジケーターで充電状態が明確に表示されるコンセントの恩恵を受けることができます。この視覚的なフィードバックにより、ユーザーはデバイスが正しく接続され、電源が供給されていることを素早く確認できます。

安全認証および規格の評価

利便性やコストに関わらず、電気の安全性は決して妥協できません。適切な認証は、タイプCモジュラーソケットが通常時および故障時において安全に動作することを保証する厳格な試験を受けていることを証明するものです。

必須安全基準

そのIEC 60884規格この国際規格は、家庭用および類似のプラグとソケットに関する包括的な要件を定めています。電気定格、温度上昇制限、機械的強度、絶縁抵抗など、さまざまな側面を網羅しています。恒久的な設置を目的としたUSBモジュラーソケットは、この規格の関連部分に準拠する必要があります。

USB固有の機能に関して、IEC 60884-3-1は、USB充電機能を搭載したコンセントに特化した追加要件を規定しています。この規格は、USB電源出力がSELV（安全超低電圧）レベルを維持すること、および主電源電圧と低電圧回路との間に適切な絶縁が存在することを保証します。

USBモジュラーソケットの最適なポート構成を決定する

Type Cモジュラーソケットに搭載されているUSBポートの数と種類は、その汎用性とユーザー満足度に直接影響します。ポート数が多いほど一般的に優れているように思えるかもしれませんが、利用可能なスペースや電源容量といった電気的な制約を考慮すると、USBモジュラーソケットを選ぶ際には慎重な検討が必要です。

シングルポートとデュアルポートのタイプCモジュラーソケット設計

シングルポートのType Cモジュラーソケット構成は、1台のデバイスへの最大電力供給が最優先される場合に最適です。専用の100Wまたは140Wポートにより、電力消費の多いノートパソコンを容量を共有することなくフル稼働させることができます。このような構成は、1台の主要デバイスを優先的に使用する役員室やプロフェッショナルなワークステーションに適しています。

デュアルポート構成は、複数のデバイスを同時に充電できる柔軟性を提供しますが、通常、総電力は接続された負荷に基づいてポート間で分配されます。最新の電源管理回路は、利用可能な電力をインテリジェントに割り当て、両方のデバイスが適切な充電電流を受け取れるようにします。この構成は、共有スペースや、複数のデバイスを日常的に充電するユーザーに適しています。

Type-CポートとType-Aポートの組み合わせ

USB-CとUSB-Aの両方のポートを備えたハイブリッドソケットは、両方のコネクタタイプが引き続き使用される移行期間において、より幅広いデバイス互換性を提供します。Type-Cは将来の標準規格ですが、多くの周辺機器、アクセサリ、および旧型デバイスは依然としてType-A接続に依存しています。混合構成により、ソケットの利便性が多様なデバイスエコシステム全体に広がります。

しかし、この汎用性にはトレードオフが伴います。ハイブリッドモジュールは、同じ物理的サイズと電力予算内で両方のポートタイプをサポートする必要があるため、Type-C専用のモジュールと比較して、ポートあたりの最大電力が低くなる可能性があります。

将来の技術動向を考慮する

電気インフラ設備は長期的な投資であり、今後何年にもわたってユーザーに効果的にサービスを提供し続ける必要があります。将来の機器要件を予測することで、時期尚早な陳腐化や高額な改修の必要性を回避することができます。

電力需要の変遷

プロセッサの性能向上やディスプレイの大型化・高輝度化に伴い、デバイスの消費電力は年々増加しています。現在65Wのノートパソコンでも、3年後には100W以上の消費電力を必要とするモデルに置き換わる可能性があります。現在の最低必要電力よりも高い定格電力を持つUSBモジュラーソケットを選択することで、将来のアップグレードに備えた余裕容量を確保できます。

140Wから240Wの出力に対応する拡張電力範囲（EPR）技術は、2026年時点では比較的新しい技術ですが、普及は加速しています。ゲーミングノートPC、プロフェッショナルワークステーション、そして新たなデバイスカテゴリーは、ますます高出力レベルを活用するようになっています。電力消費量の多い場所にEPR対応コンセントを設置することで、将来の電力需要に対応できる体制を整えることができます。

製造品質と耐久性の分析

タイプCモジュラーソケットの内部構造は、その動作寿命と信頼性に大きく影響します。外観は品質を示す指標の一つとなりますが、目に見えにくいいくつかの要素にも注意を払う必要があります。

コネクタの耐久性仕様

USB-Cコネクタは、使用期間中に繰り返し抜き差しされます。高品質のコネクタは、少なくとも10,000回の抜き差しに耐えるように設計されており、頻繁な使用でも適切な電気的接触と機械的完全性を維持します。商業施設や公共施設では、住宅よりも抜き差し回数が多くなるため、この仕様はオフィス環境において特に重要です。

熱管理設計

高出力USB充電では、部品の劣化を防ぎ安全性を維持するために、相当量の熱を適切に放散する必要があります。適切に設計されたモジュールは、持続的な動作中の温度上昇を管理するために、適切な放熱、熱伝導経路、および部品間隔を備えています。適切な熱設計が欠如している製品は、高出力負荷が継続すると、寿命が短くなったり、安全上の問題が発生する可能性があります。

タイプCモジュラーソケットの設置要件を理解する

USBモジュラーソケットの種類や取り付け方法によって、設置の複雑さや要件は大きく異なります。これらの要素を理解することで、プロジェクト計画担当者は必要な作業量を正確に評価し、潜在的な設置上の課題を事前に特定することができます。

C型モジュラーソケットの電気接続方法

USBモジュラーソケットは通常、ネジ端子、クイックコネクト端子、またはスプリングクランプ接続を介して電源入力を受け付けます。ネジ端子は長期にわたる信頼性の高い性能と容易な現場保守性を提供しますが、設置に時間がかかります。クイックコネクトおよびスプリングクランプシステムは設置時間を短縮できますが、特定の電線サイズや配線準備方法が必要となる場合があります。

高出力機器の設置においては、適切な電線サイズの選択が非常に重要です。100WのUSBモジュールは230Vで約0.45Aの電流を消費しますが、電圧降下や地域の電気工事規定によっては、この計算値よりも太い電線が必要となる場合があります。資格のある電気工事士に相談することで、設置がすべての適用要件を満たしていることを確認できます。

予算上の考慮事項と総所有コスト

初期購入価格は当然のコスト要因ですが、総所有コストは製品価格だけにとどまりません。包括的な評価では、設置費用、エネルギー効率、メンテナンス要件、および予想される耐用年数などが考慮されます。

エネルギー効率への影響

最新のUSB電源は、欧州のErPレベルVIなどの効率基準を満たす必要があります。この基準では、最大待機電力消費量と最小動作モード効率が規定されています。これらの基準により、Type Cモジュラーソケットは、待機時や充電中にエネルギーを大幅に浪費しないことが保証されます。長年にわたる連続使用において、製品間の効率差は、測定可能なエネルギーコストへの影響として蓄積される可能性があります。

保証とサポート

信頼できるメーカーは、充実した保証と利用しやすい技術サポートで製品に責任を持ちます。保証期間が長いほど、メーカーは製品の品​​質に自信を持っており、初期不良が発生した場合の費用負担を軽減できます。さらに、迅速な技術サポートは、設置に関する疑問の解決や、サービス中に発生するあらゆる問題のトラブルシューティングに役立ちます。

信頼できるサプライヤーの選定

選定された製造業者または供給業者は、単に製品を提供するだけでなく、プロジェクトの成功において極めて重要な役割を果たします。経験豊富な供給業者は、製品選定、技術仕様、用途に応じた推奨事項などに関して、貴重な専門知識を提供します。

Glob-elのような実績のあるメーカーは、パワーモジュールの設計と製造において35年以上の経験を有しています。包括的な試験設備、国際認証、そして主要ブランドへの供給実績を持つこれらのメーカーは、製品が仕様どおりに機能するという確信を提供します。また、エンジニアリングサポートにより、顧客は最適なソリューションを選択できるだけでなく、設置時に問題となる可能性のある一般的な落とし穴を回避することができます。

サプライヤーを評価する際には、独自の要件に合わせたカスタマイズ能力、技術的な質問への対応力、仕様策定から設置までプロジェクトを全面的にサポートする意欲などを考慮することが重要です。顧客を単なる取引相手ではなくパートナーと捉えるサプライヤーは、多くの場合、より優れた総合的な価値を提供します。

まとめ

適切なType Cモジュラーソケットを選ぶには、安全性、品質、そして価格を考慮しながら、目先のニーズと将来の要件のバランスを取る必要があります。電力要件、設置環境、安全認証、そしてサプライヤーの能力を慎重に評価することで、ユーザーは今後何年にもわたってニーズを効果的に満たす、情報に基づいた意思決定を行うことができます。

USB-C技術の急速な進化とデバイスの電力要件の増大に伴い、現在の最低仕様にとらわれず、より高度な設計を検討することが不可欠となっています。信頼できるメーカーの高品質製品に投資することで、信頼性の向上、長寿命化、メンテナンス頻度の低減など、長期的な価値を高めることができます。電源モジュールソリューションにおいて信頼できるパートナーをお探しなら、Glob-elは設置の成功を確実にするために必要な専門知識、品質、そしてサポートを提供します。
