世界中の鉄道輸送システムは、かつてないほどの近代化を遂げており、乗客の接続性と快適性に対する期待はかつてないほど高まっています。この変革の中核をなすのは、列車の安全かつ確実な運行を支える重要な技術基盤、すなわち電力インフラです。EN50155規格の理解は、電力インフラの選定に関わるすべての人にとって不可欠となっています。鉄道用電源ソリューションまたは鉄道用USB充電ソリューション。この欧州規格は、鉄道車両に搭載されるすべての電子機器の基本要件を定義している。

重要なポイント

• EN50155は、鉄道用途で使用される電子機器に関する欧州規格であり、国際規格IEC 60571と同等である。

• 鉄道電力システムは、定格値のマイナス30%からプラス25%までの電圧範囲で動作し、最大1,800Vまでの過渡保護を備えている必要があります。

• 鉄道環境のほとんどにおいて、動作温度要件は摂氏マイナス40度から摂氏プラス85度までである。

• パワーモジュールは、EN 61373試験プロトコルに従って、継続的な衝撃と振動に耐えなければならない。

• EN 50121-3-2に準拠した電磁両立性（EMC）により、機器が重要な鉄道システムに干渉しないことが保証されます。

• 認証済みの鉄道用電源ソリューションと鉄道用USB充電ソリューションは、投資を保護し、乗客の安全を確保します。

• 機器は、鉄道の連続運行条件下で最低20年の耐用年数を実証しなければならない。

EN50155を理解する：鉄道電力規格の基礎

EN50155規格は、鉄道車両で使用される電子機器に関する包括的な要件を定めています。欧州電気標準化委員会（CENELEC）によって策定されたこの規格は、機器が極端な温度変動、絶え間ない振動、不安定な電源供給、高出力牽引システムからの電磁干渉に直面する鉄道環境特有の課題に対応しています。

一般的な産業用または商業用電力機器とは異なり、鉄道用途では極めて高い耐久性が求められます。列車の電力システムは、車両が極寒の環境下でも砂漠の酷暑下でも、スムーズな高速走行時でも急な入換作業時でも、常に確実に機能しなければなりません。この規格は、こうした厳しい環境に対応するため、機器が導入前に満たすべき厳格な試験手順と性能基準を定めています。

鉄道用電源ソリューションを評価する調達チームにとって、EN50155規格への準拠は基本的な資格要件となります。この認証を取得していない製品は、現代の鉄道設備には適さないため、検討対象になり得ません。なぜなら、そのような製品は、要求の厳しい使用環境に不可欠な耐久性と安全性を実証していないからです。

鉄道用電源の電圧要件：購入者が知っておくべきこと

世界中の鉄道システムでは、バッテリー駆動の配電方式が採用されており、標準的な公称電圧は24V、36V、48V、72V、96V、110Vです。最も一般的に導入されているシステムは24V、72V、または110Vで動作します。ただし、これらはあくまで公称値であり、電子機器に実際に供給される電圧は、通常の動作中に大きく変動します。

EN50155規格では、電力変換器は定格電圧の70%から125%までの連続動作範囲で正常に機能しなければならないと規定されています。例えば、72Vシステムの場合、機器は50.4Vから90Vまで劣化することなく動作する必要があります。この広い許容範囲は、バッテリーの放電サイクル、高負荷時の電圧降下、回生ブレーキ時の電圧上昇を考慮したものです。

連続的な電圧変動に加え、この規格では、機器が定格電圧の60%まで最大100ミリ秒間、短時間の電圧降下に耐えることが求められています。バッテリー起動時には、定格電圧の140%に達する過渡的な電圧スパイクが1秒間続く場合でも、機器はそれに耐えなければなりません。これらの過渡現象は、通常の鉄道運行中に頻繁に発生し、あらゆる輸送用途において最も過酷な電気的ストレス条件の一つと言えます。

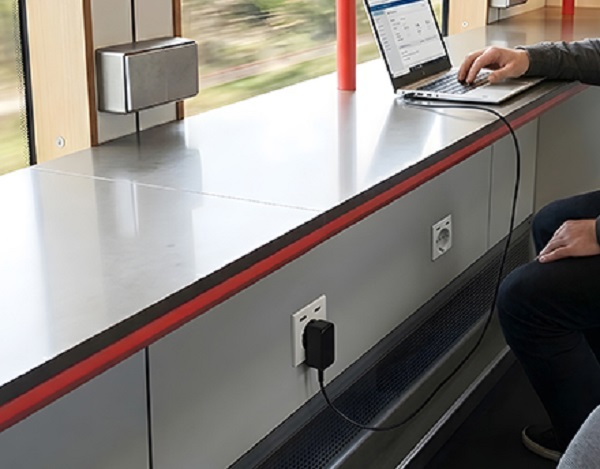

鉄道用USB充電ソリューションの場合、これらの電圧要件は製品設計に直接反映されます。72Vの鉄道用バッテリーシステムに接続されるUSB電源モジュールは、50.4V～90Vの入力電圧範囲全体にわたって安定した5Vまたは20VのUSB出力を維持しながら、100Vを超えるサージ電圧に対応できる入力保護機能を組み込む必要があります。標準的な産業用途向けに設計された製品は、大幅な設計変更なしにはこれらの仕様を満たすことは通常できません。

温度分類と環境耐性

鉄道車両は、輸送業界の中でも特に過酷な温度環境下で稼働します。列車は、朝の気温が摂氏マイナス40度にも達する寒冷地から、午後の車内温度が摂氏70度を超える温暖な地域へと移動します。窓際、座席下、あるいは機器室に設置された電子機器は、太陽光による加熱や換気の悪さから、さらに厳しい環境にさらされます。

EN50155ではいくつかの温度クラスが定義されており、旅客鉄道用途のほとんどではクラスT1への準拠が求められます。このクラスでは、機器は周囲温度マイナス40度からプラス70度まで動作することが義務付けられており、プリント基板上の電子部品はマイナス40度からプラス85度までの温度にさらされる可能性があります。機器キャビネット内や発熱機械付近など、一部の用途ではさらに高い温度定格を満たす必要があります。

この規格に基づく温度試験は厳格です。機器は、最大電力負荷がかかった状態で、極端な温度範囲間で温度サイクル試験を受けます。この試験では、機器が動作し続けるだけでなく、すべての性能パラメータが全温度範囲にわたって仕様範囲内に維持されることが検証されます。USB充電モジュールの場合、これは、冷蔵された北極圏の鉄道車両に設置された場合でも、日差しが降り注ぐ砂漠の輸送車両に設置された場合でも、正確な電圧調整と電流供給が維持されることを意味します。

耐湿性も同様に重要です。規格では、機器が摂氏40度で相対湿度95%の環境に長時間耐えることが求められており、これは低温の機器を高温多湿の環境に持ち込んだ際に発生する結露状態をシミュレートしたものです。沿岸部の鉄道用途では、塩水噴霧試験が要求される場合があり、環境適合性に関する要件がさらに加わります。

機械的堅牢性：衝撃および振動に関する要件

鉄道環境では、機器は常に振動にさらされ、時折激しい衝撃を受ける。線路の凹凸、車輪の衝突、連結作業、緊急ブレーキなどは、固定設備では経験されないほどの機械的ストレスを生み出す。EN50155は、包括的な衝撃および振動規格であるEN 61373を参照することで、これらの課題に対処している。

この補足規格では、取り付け位置に基づいて4つの機器クラスを定義しています。カテゴリ1クラスBは最も厳しい仕様を表し、振動や衝撃が最も激しい車体構造に取り付けられる機器に適用されます。このカテゴリの機器は、0.5Hzから150Hzまでの周波数範囲にわたる正弦波振動試験に耐える必要があり、各周波数帯域で特定の加速度レベルが定義されています。ランダム振動試験は、鉄道運行中に発生する複雑な実際の振動スペクトルをシミュレートすることで、さらに別の認証レイヤーを追加します。

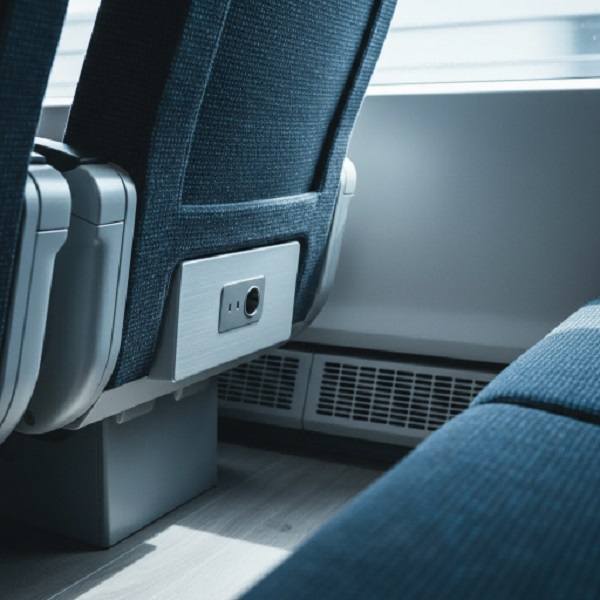

衝撃試験も同様に厳しい。機器は、複数の軸方向で最大5Gの加速度による衝撃に耐えなければならない。これは、空の客車を連結する際の入換作業中に発生する力を再現したものである。座席の下や壁パネルに設置される鉄道用電源ソリューションの場合、このような衝撃は製品の耐用期間を通じて定期的に発生する。

鉄道用USB充電ソリューションを提供する多くのサプライヤーは、こうした機械的要件を満たすために、電源モジュールを熱伝導性の高い封止材で封入しています。この封止材は、内部部品の振動を緩和すると同時に、熱管理性能を向上させます。軍事・航空宇宙分野の電子機器で一般的に用いられるこの設計手法は、鉄道向け高性能電源製品の標準的な手法となっています。

鉄道環境における電磁両立性

鉄道車両は、現代の輸送機関の中でも特に電磁波的に過酷な環境の一つです。数千アンペアもの電流を消費する牽引モーター、最大2万5000ボルトの高電圧を流す架線システム、高周波でスイッチングを行うパワーインバーター、そして乗客のスマートフォンやノートパソコンなど、すべてが電磁干渉を発生させます。列車に搭載される機器は、こうした干渉に耐えると同時に、干渉の原因とならないように設計されなければなりません。

EN50155は、電磁両立性規格EN 50121-3-2への準拠を義務付けており、放射エミッションと伝導エミッションの両方について具体的な制限値を定めています。この規格は、鉄道設備におけるスペースの制約により、機器を近接して設置せざるを得ない場合が多く、システム間の電磁干渉のリスクが高まることを認識しています。製品は、定義された周波数範囲において、電磁界、静電放電、電圧過渡現象、および無線周波数干渉に対する耐性を実証する必要があります。

USB充電モジュールをはじめとする鉄道用電源ソリューションにおいて、EMC（電磁両立性）規格への準拠を実現するには、通常、回路基板のレイアウト、シールド、入出力フィルタリングを綿密に行う必要があります。プレミアム製品では、すべての電源入力に差動モードフィルタリングとコモンモードフィルタリング、データラインにサプレッション回路、そして連続的な電磁シールドを提供する金属製筐体を採用しています。これらの設計上の特徴により、電源モジュール自体と充電対象機器の両方を、鉄道特有の過酷な電磁環境から保護します。

電磁両立性試験は、管理された実験室環境において専用の機器を用いて実施されます。製品は、無響室での放射エミッション試験、スペクトラムアナライザを用いた伝導エミッション試験、そして意図的な電磁干渉を受けながらも正常に動作し続けることが求められる耐性試験を受けます。鉄道EMC試験の認定を受けた第三者試験機関が、認証に必要な独立した検証を提供します。

防火安全および材料要件

鉄道におけるあらゆる用途において、乗客の安全は最優先事項であり、防火対策はその安全対策の重要な要素です。EN50155は一般的な機器要件を規定していますが、鉄道の防火対策は主にEN 45545シリーズ規格の対象となります。最新の鉄道輸送用電源製品は、車両内の設置場所に適した防火性能要件を満たす材料を使用しなければなりません。

プラスチック製の筐体および内部部品には、適切な難燃性等級（鉄道用途では通常UL94 V-0）を満たす材料を使用する必要があります。この等級は、材料が炎にさらされた際に一定時間内に自己消火し、火災の延焼を防ぐことを示しています。ケーブルの絶縁体、封止材、接着剤も同様に、定められた防火性能基準を満たす必要があります。

材料選定に加え、電気設計上の特徴も防火安全性に貢献します。適切な電流制限、過熱保護回路、ヒューズにより、電気的故障が火災の危険に発展するのを防ぎます。高品質の鉄道用電源製品は、複数の保護層を備えており、部品レベルの故障であっても乗客や乗務員にとって危険な状況を引き起こさないように設計されています。

絶縁および電気安全基準

入力回路と出力回路間の電気的絶縁は、鉄道電源の安全性にとって不可欠です。EN50155規格では、鉄道用バッテリー電圧とユーザーがアクセスできる回路との間に、強化絶縁または二重絶縁を設けることが義務付けられており、乗客と乗務員を感電事故から保護します。72Vまたは110Vの鉄道システムで動作するUSB​​充電モジュールの場合、これは3,000V以上の試験電圧に耐えられる絶縁バリアが必要であることを意味します。

高電圧試験（Hi-Pot試験）は、絶縁の完全性を検証するものです。製造工程における試験では、メーカーは入力回路と出力回路の間に動作電圧を大幅に上回る電圧を印加し、故障時でも絶縁体が鉄道電圧を安全に保持できることを確認します。一流メーカーは、製造するすべての製品に対し、3.75kVACで3秒間の高電圧試験を100%実施し、最低限の規格要件を上回ることで、最大限の安全マージンを確保しています。

プリント基板の沿面距離と空間距離は、EN 50124-1で規定された仕様を満たす必要があり、異なる電圧の導体間に適切な物理的間隔を確保しなければなりません。これらの要件は、埃っぽい鉄道環境で長年使用される間に、回路基板上に導電性汚染物質が蓄積する可能性を考慮したものです。適切な間隔を確保することで、電圧破壊を防ぎ、製品寿命全体にわたって電気的安全性を維持できます。

停電および電圧降下に対する耐性

鉄道の配電システムは、通常運転中に短時間の停電や電圧低下が発生することがあります。これらの事象は、電源切り替え時、遮断器の動作時、および故障除去シーケンス中に発生します。電子機器は、これらの停電や電圧低下を、リセットしたり重要な動作状態を失ったりすることなく、適切に処理する必要があります。

EN50155規格では、電源遮断に対する耐性クラスを3つ定義しています。クラスS1では、入力電圧が最大1ミリ秒間ゼロまで低下しても性能が低下しないことが求められます。クラスS2ではこの要件が10ミリ秒まで延長され、クラスS3では20ミリ秒の電圧低下耐性が要求されます。ほとんどの乗客情報システム、照明制御システム、USB充電アプリケーションは、少なくともクラスS2の仕様を満たす必要があります。

この機能を実現するには、電力変換器内部に相当量のエネルギーを蓄える必要があり、通常は、指定された電圧低下期間中に出力電圧を維持できる容量のホールドアップコンデンサが使用されます。30W以上の電力を供給する鉄道用USB充電ソリューションの場合、このエネルギー蓄電要件は製品のサイズとコストに大きな影響を与えます。しかしながら、この機能は、短時間の電力系統障害時でも乗客用機器への電力供給を継続的に維持するために不可欠です。

長期信頼性および耐用年数に関する要件

鉄道車両は数十年にわたり継続的に運行され、特に旅客車両は30年以上使用されるのが一般的です。これらの車両に搭載される電子機器は、極めて高い耐久性が求められます。なぜなら、車両の耐用期間中に交換を行うと、費用がかさむだけでなく、運行にも支障をきたすからです。EN50155規格では、通常の鉄道運行条件下における電子機器の耐用年数を20年と定めています。

この長寿命を実現するには、部品の慎重な選定と熱管理が不可欠です。電力電子機器において寿命を制限する要因となることが多い電解コンデンサは、105℃での動作と適切な電圧ディレーティングが規定されている必要があります。半導体デバイスは、信頼性を確保するために、最大温度定格をはるかに下回る温度で動作しなければなりません。メーカーは、鉄道の重要な電力用途において5万時間を超えることを目標に、定評のある予測モデルを用いて平均故障間隔（MTBF）を算出しています。

加速寿命試験は、これらの予測を検証します。製品は、高温下で長時間稼働させ、電源のオンオフや電気的ストレスにさらされることで、鉄道での長年の運用を短期間でシミュレートします。試験中に故障した部品の故障解析は、設計改善のためのフィードバックを提供し、長期的な信頼性を向上させる反復的な改良プロセスを生み出します。

EN50155認証の世界的な受容

EN50155は欧州規格として策定されたものですが、鉄道用電子機器の認証に関するベンチマークとして世界的に認知されています。アジア、中東、アフリカ、アメリカ大陸の鉄道当局は、たとえ現地規格が存在する場合でも、調達仕様書においてこの規格を日常的に参照しています。このような広範な採用は、この規格の包括的な適用範囲と、要求される厳格な試験を反映しています。

国際規格であるIEC 60571は、EN50155との整合性を維持しており、鉄道機器の国際取引を促進しています。国際市場向けに製品を提供するメーカーは、通常、両方の認証を取得し、欧州版と国際版の両方の規格に準拠していることを証明します。この二重認証方式により、市場へのアクセスと顧客の信頼を最大限に高めることができます。

国家標準化機関によって認定された第三者認証機関が適合性評価を実施します。これらの独立した試験機関は、必要な試験をすべて実施し、適合性を証明する証明書を発行します。調達担当者にとって、鉄道用電力製品の設置を承認する前に、認定された試験機関による最新の有効な認証を確認することは不可欠です。

その国際電気標準会議（IEC）鉄道規格とその世界的な実施に関する包括的な情報を維持しています。詳細な技術仕様については、公式IEC 60571規格文書鉄道用電子機器の要件に関する権威ある参考資料を提供する。

調達チームのための実践的な考慮事項

鉄道用電源ソリューションおよび鉄道用USB充電ソリューションのサプライヤーを評価する際、調達担当者は、基本的なEN50155規格への準拠以外にも、いくつかの重要な資格を優先的に考慮する必要があります。鉄道用途における製造経験は非常に重要です。なぜなら、規格を満たすための細かな点は、長年の製造経験と現場での導入を通して初めて明らかになることが多いからです。

適合証明書だけでなく、認定された試験機関による試験報告書を含む詳細な技術文書を要求してください。完全な試験報告書は、購入しようとしている特定の製品構成が、仕様を完全に満たしていない可能性のある認証済み設計の派生品ではなく、実際に必要な試験を受けていることを証明します。

製造業者の品質管理システム認証を確認してください。ISO 9001認証は成熟した品質プロセスを示し、ISO 14001環境認証は持続可能な製造慣行への取り組みを示します。鉄道用途の場合、一部の購入者は鉄道業界特有の品質管理規格であるIRIS認証も要求します。

メーカーの技術サポート能力を評価しましょう。鉄道プロジェクトでは、多くの場合、カスタム構成、特定の取り付け方法、既存インフラとの統合が必要となります。社内にエンジニアリングチームを持つサプライヤーは、初期仕様策定から現場での設置、長期メンテナンスに至るまで、製品ライフサイクル全体を通してアプリケーションサポートを提供できます。

鉄道電力規格の将来的な発展

鉄道技術は進化を続けており、電化の進展、電力需要の増加、接続性の拡大に伴い、新たな要件が生まれています。EN50155の今後の改訂では、高電圧USB Power Deliveryの実装、ネットワーク接続機器のサイバーセキュリティ要件、そして世界的な持続可能性目標を反映したエネルギー効率に関する義務付けなどが盛り込まれる予定です。

100W以上の高出力USB-C Power Deliveryの登場は、鉄道用途において特有の課題をもたらしている。これらの高出力USB実装は、高度な電力ネゴシエーションプロトコルを提供しながら、鉄道環境におけるすべての電圧耐性、耐熱性、および電磁両立性要件を満たす必要がある。次世代鉄道向けUSB充電ソリューションを開発するサプライヤーは、これらの相反する要求のバランスを取らなければならない。

自律走行および半自律走行の列車運行は、信頼性とフェイルセーフ運転に関して新たな要件をもたらします。これらの高度な制御システムを支える電力システムは、現在の規格で定められているよりもさらに厳しい仕様が求められる可能性があります。なぜなら、電力システムの故障は車両の安全性を損なう可能性があるからです。この進化は、今後数年間における鉄道電力供給規格のさらなる発展を促すでしょう。

結論：EN50155は安全な鉄道電化の基盤となる

鉄道インフラ、車両製造、または輸送業務に携わる組織にとって、EN50155規格の理解はもはや選択肢ではなく必須事項となっています。この規格は、世界で最も過酷な環境の一つである鉄道における電子機器の最低限の許容性能を規定しています。電圧耐性から極端な温度、機械的堅牢性、電磁両立性に至るまで、鉄道電源設計のあらゆる側面がこれらの要件の影響を受けます。

鉄道用電源ソリューションおよび鉄道用USB充電ソリューションを選定する調達担当者にとって、EN50155規格への準拠は必須の基準となります。適切な認証を取得していない製品は、現代の鉄道運行に求められる安全性、信頼性、および耐久性を提供できません。逆に、この規格を満たす、あるいはそれを上回る製品は、数十年にわたる継続的な運用においても確実に機能するという安心感をもたらします。

適切な認証を受けた鉄道電力インフラへの投資は、メンテナンスコストの削減、故障率の低下、乗客満足度の向上、運行安全性の向上といった形で大きな利益をもたらします。鉄道の電化が世界的に拡大し、車内接続に対する乗客の期待が高まるにつれ、EN50155規格に準拠した電力ソリューションの重要性はますます高まるでしょう。コンプライアンスを最優先事項とし、経験豊富なメーカーと提携する企業は、この重要な輸送分野において長期的な成功を収めるための基盤を築くことができます。
