Kernspezifikation: Definition der Modularchitektur für OEM-Anwendungen

Die meisten Datenblätter von Zulieferern beginnen mit Protokolllisten und Leistungsangaben. Hier liegt das Problem bei der OEM-Beschaffung, noch bevor das Projekt überhaupt beginnt. Eine Standard-Funktionstabelle beschreibt die Leistung eines Moduls im Einzelbetrieb; sie gibt jedoch keine Auskunft darüber, wie es sich im Gehäuse, mit den vorhandenen Geräten und unter Einhaltung der Konformitätsanforderungen verhält. Die Schwachstellen bei der Integration von USB-Lademodulen liegen fast immer an den Schnittstellen: fehlende Protokollunterstützung, die nur bei bestimmten Endgeräten auftritt, thermische Leistungsreduzierung, die nur in geschlossenen Möbelgehäusen relevant ist, und ein Zertifizierungsumfang, der zwar das Basismodul, nicht aber die modifizierte Variante für die Serienproduktion abdeckt.

Um Ihren tatsächlichen Bedarf zu ermitteln, müssen Sie die Standardkonfigurationsoptionen des Anbieters von den anwendungsspezifischen Parametern trennen, die Sie selbst festlegen müssen. Beginnen Sie mit der Protokollunterstützung – den ausgehandelten Spannungs- und Stromkombinationen, die Ihre Endgeräte tatsächlich benötigen, nicht dem Maximalwert, den das Modul angeben kann. Dann die Porttopologie: Einzelports vereinfachen das Layout, schränken aber die Flexibilität ein; Mehrportkonfigurationen mit dynamischer Leistungsverteilung erfordern eine komplexere Leistungsbudgetierung, decken aber ein breiteres Gerätespektrum ab. Schließlich der mechanische Formfaktor: PCBA-Abmessungen, Montagegeometrie und Steckerausrichtung müssen mit dem industriellen Design des Zielgehäuses übereinstimmen, bevor Sie die Stückliste endgültig auswählen.

Integrationsbeschränkungen: Mechanische, thermische und elektrische Schnittstellengestaltung

Die OEM-Integration von USB-Lademodulen stellt mechanische Anforderungen, die von Anbietern im Consumer-Bereich oft unterschätzt werden. Die Leiterplattendicke des Moduls muss die Gehäuserippen und die Kompression der Wärmeleitpads berücksichtigen, ohne die Bauteilhöhe zu beeinträchtigen. Designs mit hoher Leistungsdichte konzentrieren den Wärmefluss – prüfen Sie daher, ob der Anbieter über thermische Simulationsdaten verfügt, die zeigen, dass die Sperrschichttemperaturen unter Ihren tatsächlichen Anwendungsbedingungen innerhalb sicherer Betriebsgrenzen liegen.

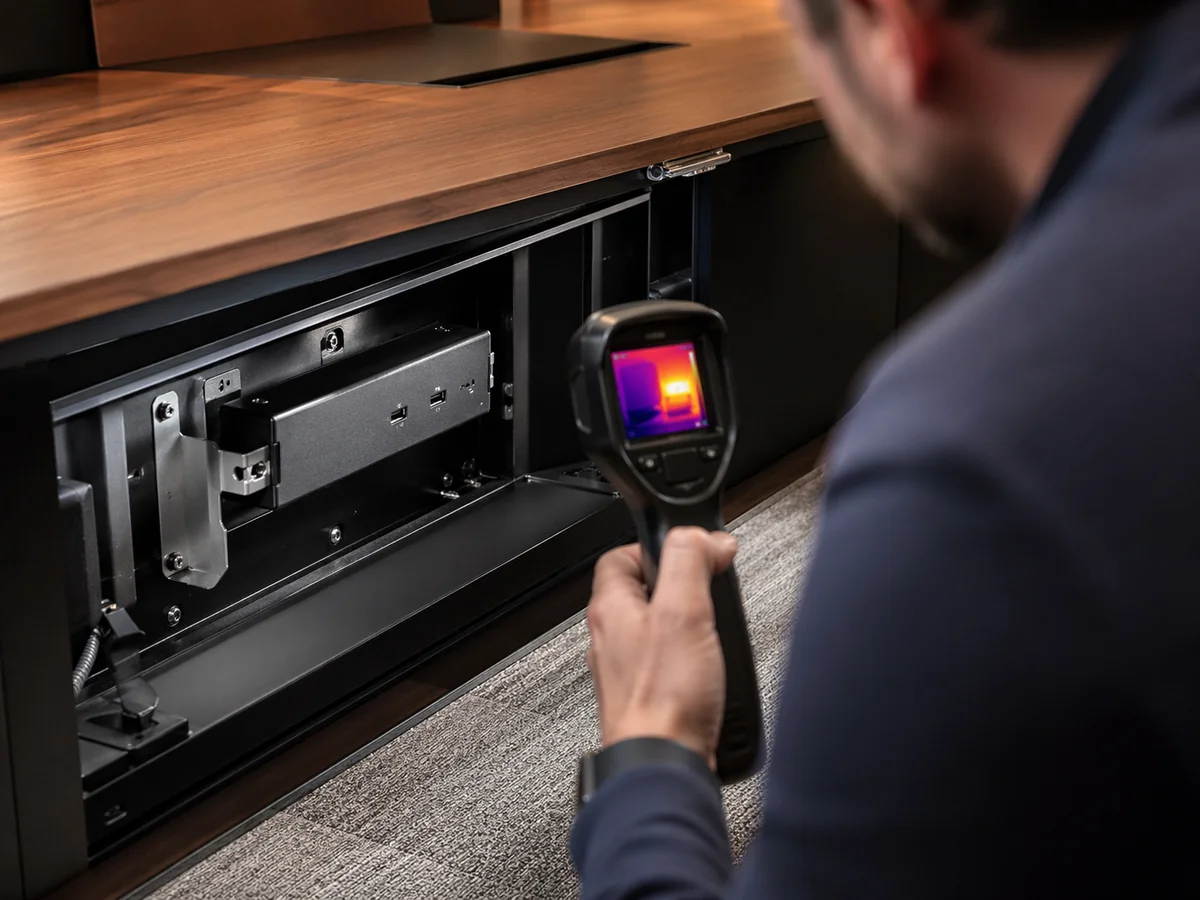

Fragen Sie nach, ob die Wärmeprüfung unter Laborbedingungen im Freien oder in einer simulierten, geschlossenen Möbelumgebung durchgeführt wurde. Viele Module bestehen Labortests, versagen aber in geschlossenen Konferenztischen mit eingeschränkter Luftzirkulation. Module, die in Möbelhohlräume eingebettet sind, müssen typischerweise im Vergleich zu den Spezifikationen für den Einsatz im Freien reduziert werden – der Reduktionsfaktor hängt von der Geometrie des Gehäuses, dem Wärmewiderstand des Materials und den Umgebungsbedingungen ab.Integration der Konferenztisch-LadefunktionDiese Definition der thermischen Grenzen ist oft der Unterschied zwischen einem zuverlässigen Produkt und einer Reklamation im Feld.

Die Entwicklung elektrischer Schnittstellen umfasst mehr als nur die Auswahl von Steckverbindern. USB-C-Buchsen mit integrierten E-Marker-Chips ermöglichen höhere Strombelastbarkeit, erhöhen aber die Materialkosten pro Port; diskrete E-Marker-Implementierungen senken die Kosten, benötigen jedoch mehr Leiterplattenfläche und Montageschritte. Der Eingangsspannungsbereich des Moduls muss mit Ihrer spezifischen Stromversorgungsarchitektur – 12 V DC, 48 V PoE++ oder direkter AC-Integration – kompatibel sein. Die EMV-Abschirmung ist entscheidend, wenn Module zusammen mit empfindlicher Elektronik in Gehäusen verbaut werden: Stellen Sie sicher, dass die Leistung bei leitungsgebundenen Störungen mit der tatsächlichen Montagekonfiguration übereinstimmt.

Compliance-Architektur: Zertifizierungsmapping und Dokumentationsintegrität

Die Einhaltung regulatorischer Vorgaben für USB-Lademodule erfolgt nach einem mehrstufigen Anforderungsmodell und nicht nach einem einfachen Zertifizierungsstatus. Die anwendbaren Richtlinien hängen von Ihrem Zielmarkt und Ihrer Produktkategorie ab. Ermitteln Sie daher, welche EU-Richtlinien für Ihre spezifische Möbelkategorie und Stromversorgungskonfiguration relevant sind, bevor Sie die Konformitätsdokumentation Ihres Lieferanten anfordern.

Die Integrität der Dokumentation ist entscheidend für die Überlebbarkeit von Audits. Vollständige technische Konstruktionsunterlagen sollten Folgendes enthalten: Schaltpläne mit Kennzeichnung kritischer Bauteile, Leiterplattenlayoutdateien mit Sicherheitskriech-/Luftstreckenmarkierungen sowie eine Risikobewertungsdokumentation.OEM/ODM-KooperationenDer Schutz geistigen Eigentums erfordert angemessene vertragliche Regelungen mit den Fertigungspartnern. Die Gültigkeit von Zertifikaten sollte über Datenbanken akkreditierter Stellen überprüfbar sein und den Geltungsbereich der jeweiligen Modellnummer und Revision abdecken – nicht nur allgemeine Familienzulassungen.

Lieferantenverifizierung: Technische Bewertung der Angebotsanfrage und Leistungsbeurteilung

Die Bewertung von Angebotsanfragen an Lieferanten von USB-Lademodulen erfordert eine strukturierte technische Bewertung, die über den Stückpreis hinausgeht. Die Leistungsbewertung sollte drei Dimensionen umfassen, die Ihr Integrationsrisiko direkt beeinflussen: die Tiefe der vertikalen Integration, die Entwicklungskapazität und die Reife des Qualitätssystems.

Die vertikale Integration bestimmt, welchen Anteil der Lieferkette der Lieferant kontrolliert. Die hauseigene PCBA-Fertigung mit moderner SMT-Technologie, Röntgenprüfung und Werkzeugoptionen zur Gehäuseanpassung reduziert die Abhängigkeit von externen Montagepartnern und verkürzt die Problemlösungszyklen. Die Engineering-Kapazität – die Verfügbarkeit von dediziertem FAE-Support, schnelle DFM-Rückmeldungen und Firmware-Anpassungsmöglichkeiten – ist besonders wichtig, wenn Ihre Anwendung eine Anpassung des Protokollverhaltens oder nicht standardmäßige Portkonfigurationen erfordert. Die Reife des Qualitätssystems zeigt sich im Umgang des Lieferanten mit kritischen Parameterabweichungen: Implementierung von SPC für Ausgangsspannung und Wirkungsgrad, AQL-Stichprobenpläne, die Ihren Anforderungen an die Wareneingangsprüfung entsprechen, und eine Fehleranalysedokumentation, die über die Meldung „zur Ersetzung zurückgesendet“ hinausgeht.

Die Auswertung von Mustern offenbart eine Produktionskonsistenz, die Datenblätter nicht erfassen können. Fordern Sie Muster an und testen Sie diese im gesamten Parameterbereich: Wirkungsgradkurven, Lastwechselverhalten und Wärmebildaufnahmen im Gleichgewichtszustand. Achten Sie bei der Beurteilung der Reaktionsfähigkeit von Lieferanten auf technische Änderungen – sei es eine Schaltplanänderung oder eine Anpassung der Portkonfiguration – darauf, wie schnell sie ein überarbeitetes Angebot mit aktualisierter Stückliste und Informationen zu den Auswirkungen auf die Lieferzeit erstellen können. Dieses Reaktionsverhalten während der Musterprüfung ist ein besserer Indikator für die Qualität der Produkteinführung als jede Bewertung auf einer Qualifizierungscheckliste.

Risikoidentifizierung: Fehlermodi und Auslöser für die Lieferantenqualifizierung

Feldausfälle von USB-Lademodulen lassen sich typischerweise in drei Kategorien einteilen: Protokollverhandlungsprobleme, Probleme mit dem Wärmemanagement und Defekte an den Steckverbindern. Protokollverhandlungsprobleme – wie Verzögerungen beim Ladebeginn, Spannungsneuverhandlungsschleifen oder ein vollständiger Ladeabbruch bei bestimmten Geräten – lassen sich in der Regel auf nicht konforme Implementierungen der PD-Zustandsmaschine oder eine unzureichende VCONN-Leistung für die E-Marker-Initialisierung zurückführen. Thermische Ausfälle äußern sich als allmähliche Leistungsverschlechterung oder abrupte Abschaltung mit Erholungshysterese und sind auf eine unzureichende Wärmeleitfähigkeit, Materialermüdung oder Probleme mit dem Eingangskondensator zurückzuführen.

Neben Produktfehlern verdient die Resilienz der Lieferkette bei der Lieferantenqualifizierung gleichermaßen Beachtung. Lieferzeiten für kritische Protokoll-ICs, der Qualifizierungsstatus alternativer Komponentenlieferanten als Backup-Quellen und die Redundanz von Produktionsstätten beeinflussen Ihre Geschäftskontinuität. Lieferanten mit geringen Betriebskapitalmargen neigen eher dazu, problematische Zahlungsbedingungen zu fordern oder Produktionsunterbrechungen bei Komponentenengpässen zu erleiden. Firmwareabhängige Protokollunterstützung verschärft dieses Problem: Module mit geschlossener Firmware können nicht für die Kompatibilität mit neuen Geräten aktualisiert werden, was bei Änderungen der Protokolllandschaft einen Hardwareaustausch erforderlich macht.

Die Lieferantenqualifizierung sollte zu einer formellen Überprüfung eskalieren, wenn Mustergeräte den USB-IF-Konformitätstest nicht bestehen oder ein unsicheres Ausgabeverhalten aufweisen, wenn Werksaudits Lücken in den ESD-Kontrollen oder Rückverfolgbarkeitssystemen aufdecken, wenn Zahlungsbedingungenanfragen von der üblichen B2B-Praxis abweichen oder wenn die technische Dokumentation interne Inkonsistenzen zwischen Schaltplan- und Layoutdateien aufweist.
