Moduł ładowania GaN IEC 62368-1: Przewodnik OEM dla branży hotelarskiej
Streszczenie:Moduł ładowania GaN to kompaktowy, wysokowydajny moduł zasilający zbudowany w technologii półprzewodnikowej azotku galu. Zapewnia szybkie ładowanie przez USB w instalacjach meblowych o ograniczonej przestrzeni. W przeciwieństwie do starszych ładowarek krzemowych, moduły GaN przełączają się z wyższą częstotliwością. Generuje to mniej ciepła, spełniając jednocześnie surowe wymogi bezpieczeństwa elektrycznego obowiązujące w obiektach komercyjnych i hotelarskich w całej Europie.
Aby zintegrować moduły ładowania GaN z meblami hotelowymi, konieczne jest ścisłe przestrzeganie europejskich norm bezpieczeństwa.
Moduły GaN zapewniają moc wyjściową do 65 W przy rozmiarach nawet o 40 procent mniejszych niż odpowiadające im ładowarki krzemowe.
Norma IEC 62368-1 (przyjęta w UE jako EN 62368-1:2022) zastąpiła normy IEC 60950-1 i IEC 60065 jako obowiązkowa norma bezpieczeństwa dla sprzętu audio/wideo i IT, w tym wbudowanych systemów ładowania.
Dyrektywa niskonapięciowa UE 2014/35/UE i dyrektywa EMC 2014/30/UE mają zastosowanie do wszystkich modułów ładowania zintegrowanych z meblami sprzedawanych na terenie Europejskiego Obszaru Gospodarczego.
Sprawność przełączania GaN przekracza 94 procent przy pełnym obciążeniu, co pozwala ograniczyć rozpraszanie ciepła nawet o 30 procent w porównaniu z konwencjonalnymi modułami ładowania.
Obsługa standardu USB Power Delivery 3.1 (PD 3.1) umożliwia obsługę wyjść jednoportowych o napięciu do 48 V/5 A, co zapewnia kompatybilność z najnowszymi profesjonalnymi urządzeniami gościnnymi.
Dlaczego norma IEC 62368-1 jest niepodważalna w przypadku modułów ładowania hotelowego
Zakup mebli hotelowych podlega ramom zgodności, które nie pozostawiają miejsca na niejasności. Każdy moduł ładowania wbudowany w szafkę nocną, biurko lub panel zagłówka musi posiadać ważny certyfikat zgodności z normą bezpieczeństwa IEC 62368-1, aby mógł legalnie wejść na rynek europejski. Nie jest to dobrowolny znak jakości. Jest to wymóg obowiązkowy zgodnie z dyrektywą niskonapięciową UE 2014/35/UE.
Niedostosowanie się do tych przepisów naraża producenta mebli, operatora hotelu i właściciela obiektu na odpowiedzialność za produkt, unieważnienie ubezpieczenia i konieczność egzekwowania przepisów.
Przejście z normy IEC 60950-1 na normę EN 62368-1:2022 wprowadziło inne podejście do bezpieczeństwa elektrycznego. Starsza norma określała szczegółowe zasady projektowania. Norma EN 62368-1:2022 wykorzystuje metodę inżynierii bezpieczeństwa opartej na zagrożeniach (HBSE). Oznacza to, że norma sprawdza, czy produkt zapobiega szkodom wyrządzanym ludziom przez źródła energii. Nie weryfikuje ona jedynie, czy zachowano ustalony układ obwodów.
Dla producentów OEM mebli hotelowych ma to znaczenie, ponieważ przenosi odpowiedzialność na wyższy szczebel. Dostawca modułu ładowania musi wykazać, że jego projekt został oceniony pod kątem zgodności z ramami HBSE. Producent OEM integrujący ten moduł musi również potwierdzić, że integracja nie stwarza nowych zagrożeń.
W obiektach hotelarskich ryzyko jest większe ze względu na specyfikę otoczenia. Pokoje hotelowe są użytkowane przez osoby nieobeznane z meblami. Moduły ładujące pracują nieprzerwanie, często przez całą noc, w zamkniętych wnękach o słabej wentylacji. Goście mogą umieszczać przedmioty na meblach, blokować kanały wentylacyjne lub korzystać z urządzeń o dużej mocy, pobierających maksymalny prąd. Każdy scenariusz musi zostać uwzględniony w analizie bezpieczeństwa w celu uzyskania certyfikatu EN 62368-1:2022. Moduł, który pomyślnie przejdzie testy laboratoryjne, może nie zostać oceniony w rzeczywistym środowisku instalacji.
Menedżerowie ds. zakupów, którzy pozyskują moduły ładowania GaN do programów mebli hotelowych, muszą zażądać certyfikatu zgodności i pełnego raportu z testów. Raport musi odnosić się do konkretnych warunków instalacji, w których uzyskano certyfikat. Certyfikat wydany dla wolnostojącej ładowarki biurkowej nie obejmuje automatycznie modułu wpuszczonego w szafkę nocną. Zespół techniczny GLOB-EL zaleca, aby producenci OEM skontaktowali się z dostawcą modułów na wczesnym etapie projektowania. Zapewnia to zgodność zakresu certyfikacji z zamierzoną geometrią integracji mebli.
GaN kontra tradycyjne moduły ładujące: porównanie wydajności w hotelarstwie
Profil termiczny modułu ładowania jest najważniejszą zmienną w integracji mebli hotelowych. Tradycyjne moduły ładowania MOSFET z krzemu o mocy wyjściowej 65 W zazwyczaj rozpraszają od 8 W do 12 W w postaci ciepła pod ciągłym obciążeniem. W zagłębionej wnęce meblowej z ograniczonym przepływem powietrza ciepło to szybko się kumuluje. Podnosi to temperaturę wokół modułu i przyspiesza zużycie podzespołów. W ciągu trzy- do pięcioletniego cyklu użytkowania pokoju hotelowego prowadzi to do przedwczesnych awarii, skarg gości i kosztownych wizyt serwisowych.

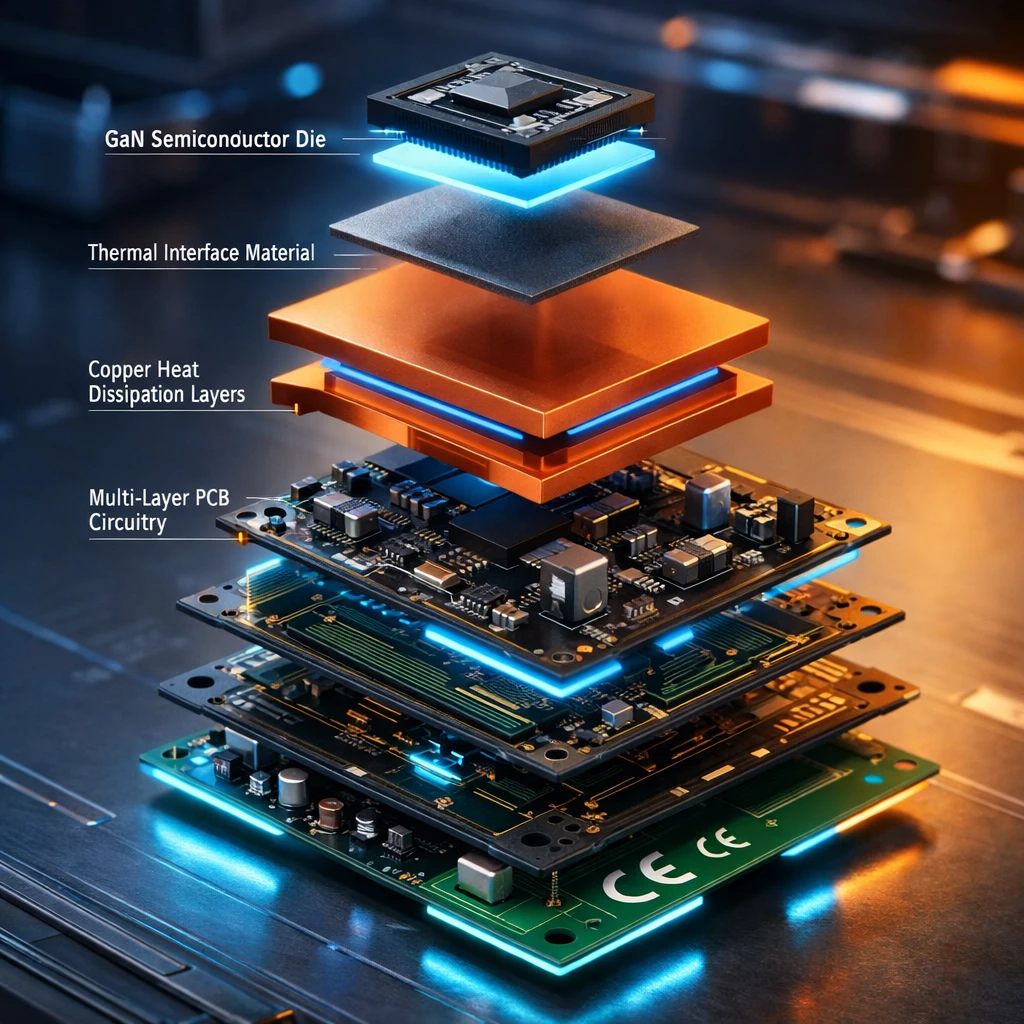

Moduł ładowania GaN rozwiązuje ten problem na poziomie półprzewodników. Azotek galu ma szerszą przerwę energetyczną niż krzem. Pozwala to tranzystorom przełączać powyżej 1 MHz przy znacznie niższych stratach przełączania. Przy mocy wyjściowej 65 W, dobrze zaprojektowany moduł ładowania GaN rozprasza około 3,5 W do 5 W w postaci ciepła. To o 50–60% mniej w porównaniu z odpowiednikami krzemowymi. Niższe wydzielanie ciepła pozwala modułowi pracować niezawodnie w zawężonych granicach temperaturowych wnęk meblowych. Aktywne chłodzenie nie jest wymagane, co pozwala uniknąć dodatkowych kosztów, hałasu i punktów awarii.
Poniższe porównanie ilustruje kluczowe różnice w wynikach, które mają znaczenie dla decyzji o zakupie OEM w branży hotelarskiej:
| Parametr | Moduł ładowarki krzemowej (65 W) | Moduł ładowarki GaN (65 W) |
|---|---|---|
| Sprawność konwersji przy pełnym obciążeniu | 88-91% | 94-96% |
| Rozpraszanie ciepła przy 65 W | 8-12W | 3,5-5 W |
| Objętość modułu (typowa) | 45-60 cm³ | 25-35 cm³ |
| Dostępność EN 62368-1:2022 | Zmienna według dostawcy | Standard dla dostawców najwyższej jakości |
| Zgodność z USB PD 3.1 | Ograniczony | Wsparcie natywne |
Mniejsze rozmiary modułu ładowania GaN są równie ważne dla projektantów mebli. Stoliki nocne i biurka hotelowe są budowane z zachowaniem precyzyjnych tolerancji wymiarowych. Moduł, który zajmuje o 30% mniej miejsca niż jego krzemowy poprzednik, stwarza nowe możliwości w zakresie zarządzania okablowaniem i rozmieszczenia portów. Pozwala również na integrację wielu punktów ładowania w jednym meblu bez wpływu na jego strukturę i wygląd.
Aby uzyskać szczegółowe informacje na temat strategii zarządzania termicznego w integracji OEM mebli, zespół techniczny GLOB-EL opublikowałZarządzanie temperaturą ładowarek USB GaN dla producentów mebli: Przewodnik projektowy IEC 62368-1Obejmuje ona kwestie wymiarowania wnęk, materiałów interfejsu termicznego i obliczeń obniżania parametrów znamionowych dla instalacji zamkniętych.
Kluczowa informacja:Producenci OEM z branży hotelarskiej integrujący systemy ładowania z meblami hotelowymi muszą upewnić się, że każdy moduł posiada certyfikat EN 62368-1:2022, oceniany w warunkach odzwierciedlających rzeczywiste środowisko instalacji, a nie tylko w warunkach testowych. Moduł ładowania GaN jest preferowanym rozwiązaniem, ponieważ jego sprawność konwersji przekracza 94% przy pełnym obciążeniu. Zmniejsza to rozpraszanie ciepła nawet o 60% w porównaniu z alternatywami krzemowymi, umożliwiając niezawodną i ciągłą pracę w zamkniętych wnękach meblowych. Zespoły zaopatrzeniowe powinny zweryfikować zakres certyfikacji, dane dotyczące obniżenia parametrów znamionowych instalacji oraz zgodność z protokołem USB PD przed zatwierdzeniem jakiegokolwiek modułu do produkcji seryjnej.
Lista kontrolna zamówień: 5 kryteriów pozyskiwania modułów GaN
Cykle zaopatrzenia w meble hotelowe zazwyczaj trwają od 12 do 24 miesięcy. Zobowiązania ilościowe są podejmowane na długo przed rozpoczęciem instalacji. Wybór niewłaściwego modułu ładowania na etapie specyfikacji stwarza ryzyko związane z zgodnością, wydajnością i ryzykiem komercyjnym. Po ustaleniu oprzyrządowania produkcyjnego, naprawa tych problemów jest trudna i kosztowna. Zespół techniczny GLOB-EL zaleca ocenę każdego kandydata na moduł ładowania GaN pod kątem następujących pięciu kryteriów:
1. Zakres certyfikacji i warunki instalacji
Poproś o pełny raport z badań zgodny z normą EN 62368-1:2022, a nie tylko o certyfikat zgodności. Sprawdź, czy warunki badania odpowiadają planowanej geometrii instalacji. Obejmuje to wymiary wnęki, powierzchnię otworu wentylacyjnego i maksymalną temperaturę otoczenia. Certyfikat uzyskany w warunkach badania na otwartej przestrzeni nie stanowi wiarygodnego dowodu zgodności w przypadku montażu mebli wpuszczanych.
2. Dane dotyczące obniżenia mocy cieplnej
Renomowany dostawca modułów GaN przedstawi krzywą obniżania mocy, pokazującą zależność między temperaturą otoczenia a maksymalną mocą wyjściową. W przypadku mebli hotelowych, odpowiednia temperatura otoczenia występuje wewnątrz wnęki mebla, przy najgorszym obciążeniu ciągłym. Należy poprosić o te dane na piśmie. Należy potwierdzić, że znamionowa moc wyjściowa modułu jest osiągalna przy temperaturach wnęki, które przewiduje analiza termiczna.
3. Macierz zgodności protokołu USB
Goście hotelowi przyjeżdżają z szeroką gamą urządzeń. Upewnij się, że moduł obsługuje co najmniej USB Power Delivery 3.1, Qualcomm Quick Charge 4+ i Apple Fast Charge. Moduł, który nie potrafi wynegocjować prawidłowego protokołu ładowania, będzie zapewniał powolne ładowanie, generując ujemne sprzężenie zwrotne.
4. Pakiet dokumentacji dyrektywy UE
Oprócz certyfikatu EN 62368-1:2022, moduł musi posiadać deklarację zgodności. Musi ona zawierać odniesienie do dyrektywy niskonapięciowej UE 2014/35/UE oraz dyrektywy EMC 2014/30/UE. Przed montażem modułu w meblu należy upewnić się, że wszystkie stosowne dyrektywy są spełnione. Producent OEM ponosi odpowiedzialność za kompletne oznakowanie CE produktu.
5. Ciągłość łańcucha dostaw i zobowiązanie do zapewnienia długowieczności komponentów
Programy mebli hotelowych zazwyczaj wymagają stałych dostaw przez okres od trzech do siedmiu lat. Upewnij się, że dostawca modułów może zapewnić co najmniej pięcioletnią gwarancję trwałości produktu. Oceń lokalizację produkcji dostawcy, możliwości zarządzania zapasami oraz historię współpracy z innymi europejskimi klientami OEM produkującymi meble.
Aby porównać specyfikacje konkretnych modułów i konfiguracje portów dla mebli hotelowych,Przewodnik wyboru gniazd USB do szybkiego ładowania GLOB-ELzapewnia ustrukturyzowane ramy dopasowujące możliwości modułu do wymagań projektu.
Często zadawane pytania
Czy moduł ładowania GaN zintegrowany z meblami hotelowymi wymaga własnego oznakowania CE, czy też oznakowanie CE mebli go obejmuje?
Moduł ładowania wymaga własnego, ważnego certyfikatu EN 62368-1:2022. Musi on również posiadać Deklarację Zgodności z Dyrektywą Niskonapięciową UE 2014/35/UE. Producent mebli jest wówczas odpowiedzialny za oznakowanie CE całego zmontowanego produktu. Musi to uwzględniać wszelkie nowe zagrożenia wynikające z integracji. Certyfikat modułu nie obejmuje automatycznie gotowego zestawu mebli.
Jaka moc wyjściowa jest odpowiednia dla modułu ładującego przy łóżku hotelowym obsługującego jednocześnie dwa porty USB?
Moduł ładowania GaN o mocy 65 W to standardowa specyfikacja dla aplikacji hotelowych z dwoma portami przy łóżku. Zapewnia on wystarczającą rezerwę mocy, aby jednocześnie dostarczać 45 W do portu USB-C i 18 W do portu USB-A. Pozwala to uniknąć spadku mocy w typowej zamkniętej wnęce meblowej. W przypadku apartamentów premium należy rozważyć moduł GaN o mocy 100 W z inteligentnym współdzieleniem mocy.
Jak technologia GaN wpływa na długoterminową niezawodność modułów ładujących przy ciągłej pracy w pokojach hotelowych?
Moduły GaN w meblach hotelowych zazwyczaj pracują z obciążeniem znamionowym na poziomie 60–80% przez 10–16 godzin dziennie. Niższe temperatury złączy wynikające z wyższej sprawności GaN bezpośrednio wydłużają żywotność komponentów. Każde obniżenie temperatury roboczej o 10 stopni Celsjusza wydłuża żywotność kondensatora mniej więcej dwukrotnie. Moduł GaN pracujący w temperaturze niższej o 20–30 stopni Celsjusza może zatem zapewnić dwu- do czterokrotnie dłuższą żywotność.
Jaką dokumentację powinien zachować producent mebli hotelowych, aby wykazać zgodność z wymogami podczas kontroli nadzoru rynku?
Producent OEM powinien zachować raport z badań zgodny z normą EN 62368-1:2022, certyfikat zgodności oraz deklarację zgodności (DoC) dla wszystkich obowiązujących dyrektyw UE od dostawcy modułu. Wymagana jest własna dokumentacja techniczna producenta OEM, dokumentująca projekt integracji i analizę termiczną. Deklaracja zgodności (DoC) dla całego zestawu mebli musi być przechowywana przez co najmniej dziesięć lat.
Zapewnij zgodność swoich mebli hotelowych z przepisami
Zespół techniczny GLOB-EL wspiera europejskich producentów mebli na każdym etapie integracji modułów ładowania GaN. Obejmuje to wstępną specyfikację i weryfikację certyfikacji, aż po produkcję seryjną i dokumentację zgodności. Skontaktuj się z GLOB-EL, aby omówić wymagania dotyczące programu mebli hotelowych.
